21款+豐田賽那（JC02）

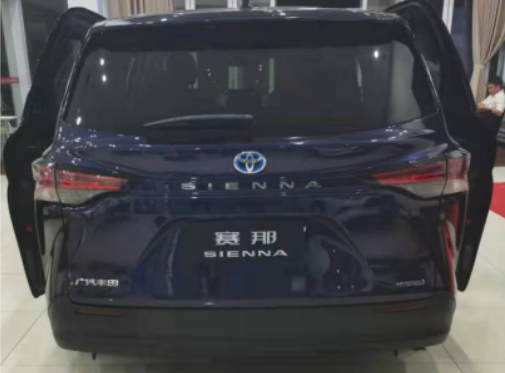

1.拆除尾門内飾前，先檢查尾門的左右間隙，尾門台階情況;

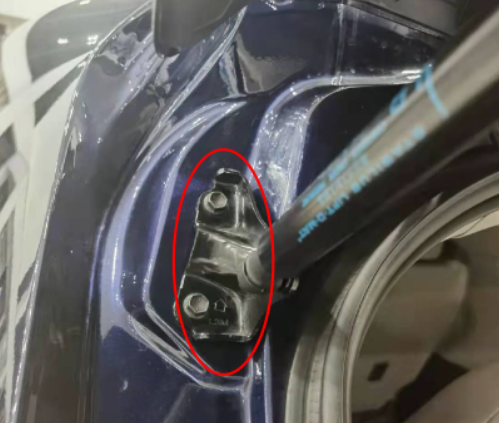

2.拆下原車的左右撐杆和尾門内飾闆，注意拆裝過程需要頂門，防止砸傷;

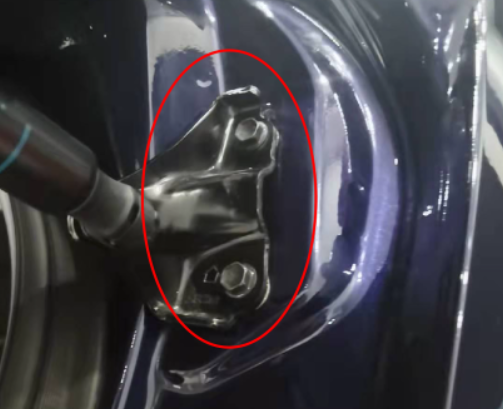

3.拆除原車車身支架左;

4.拆除原車車身支架右；

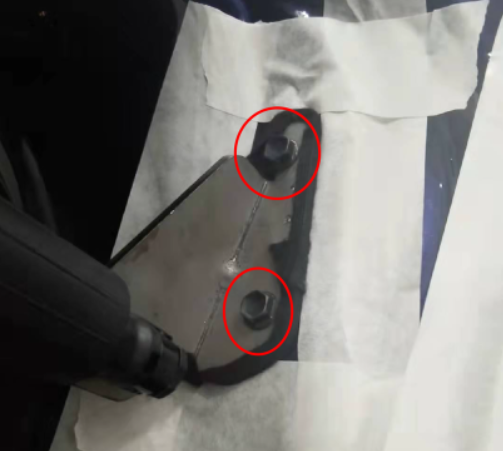

5.安裝車身支架左:原車螺絲固定電機端在尾門，尾門支架借用原車;

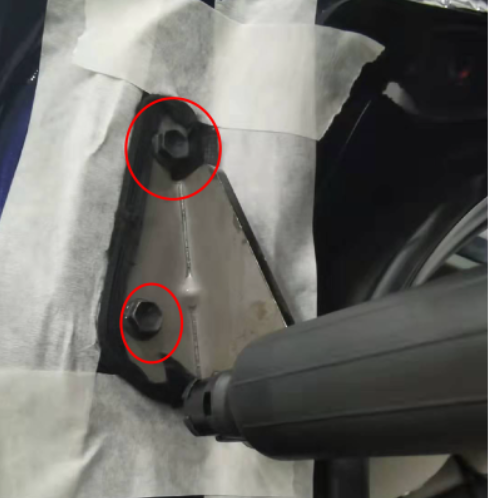

6.安裝車身支架右: 原車螺絲固定電機端在尾門,尾門支架借用原車;

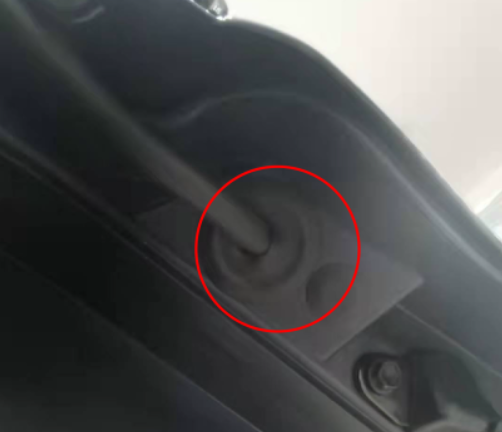

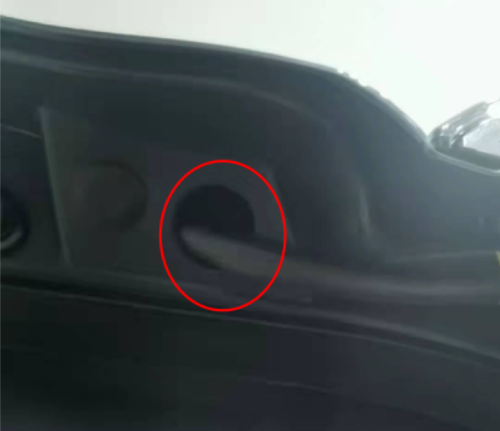

7.安裝我司左撐杆，電機端在尾門，且原車孔穿線走線;

8.安裝我司右撐杆，電機端在尾門，且原車孔穿線走線;

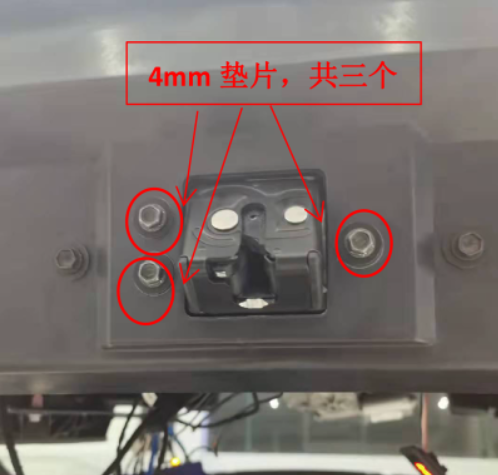

9.安裝我司上電吸鎖，用原車螺栓固定;在電吸鎖和原車塑料闆之間墊 4mm 墊片，否則關不上門;

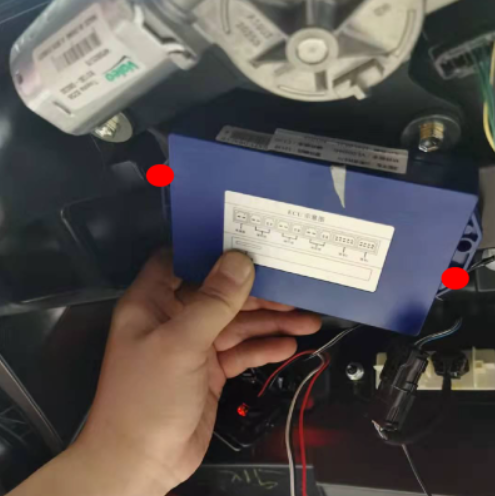

10.将我司主機在圖示位置，用配的小自攻螺栓固定在尾門上;

11.原車上門鎖插頭，對插我司上門鎖插頭并插牢固;

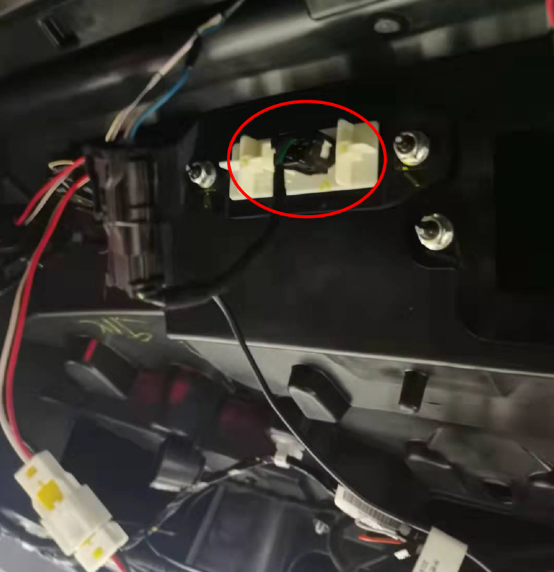

12.将原車扣手連接器拔出，對插我司扣手轉接線;

13.尾箱右側内飾闆拆開，可以看到原車電瓶:尾門的正極取電和負極搭鐵都在電瓶完成，注意極性并扭緊;

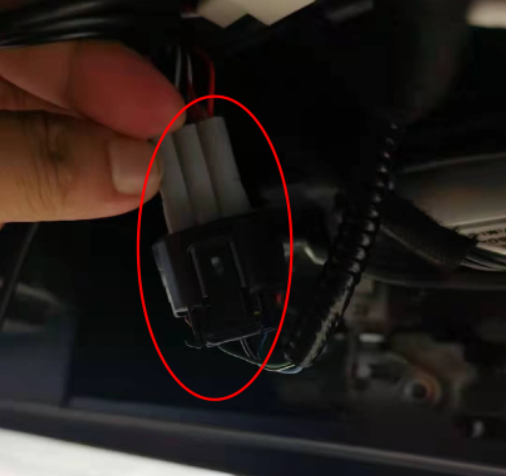

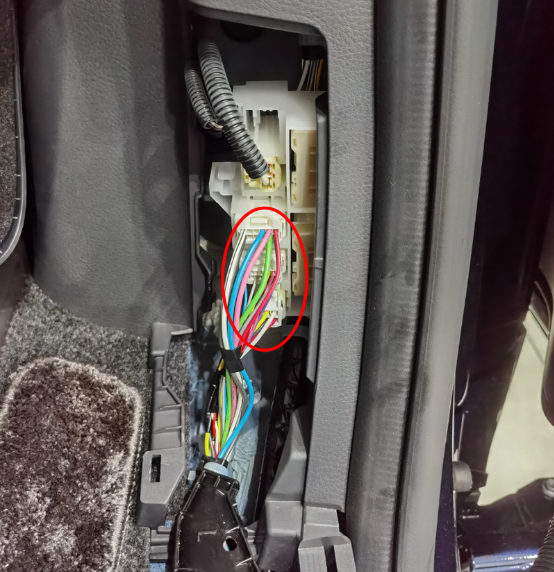

14.左後中門打開，c 柱位置内飾闆拆開，可以看到圖示白色連接器;

原車B柱解鎖線接線

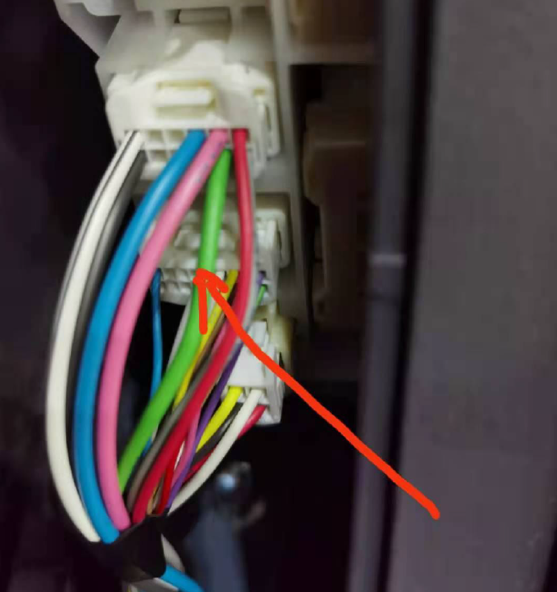

此白色連接器中圖示綠色粗線為原車解鎖信号線，破線接我司 B柱解鎖檢測線:由于車的配置差異，B 柱解鎖線的線色和位置可能不同，可以按下邊找線方法，自行查找線:

試電筆的夾子頭搭鐵，試電筆筆頭和所測線束保持良好接觸，此時試電筆燈滅;按一下原車主駕駛的解鎖按鍵，可以聽到車門“嗒”一聲響，同時試電筆閃爍一下;則，所測線就是 B 柱解鎖信号線

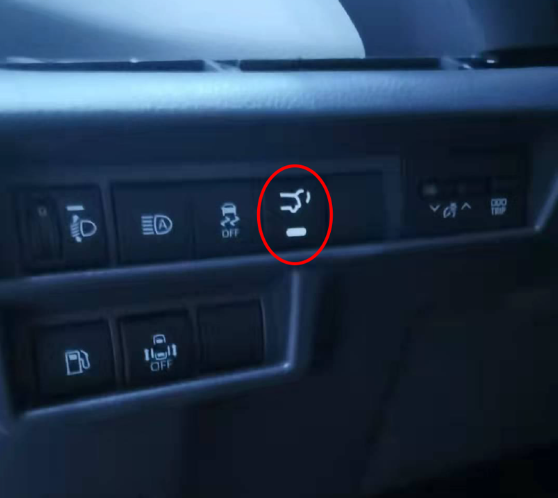

15.原車中控面闆，圖示預留位置安裝我司專用按鍵;

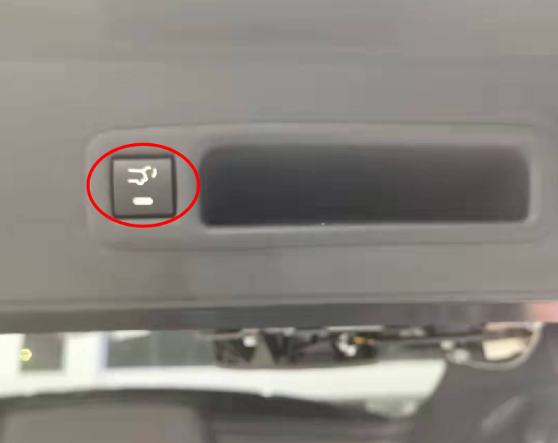

16.尾門内飾闆扣手塑料件，圖示預留位置安裝我司專用按鍵;

特别提醒:

1.主機的其他插頭全部插好後，最後插紫色插頭;

2.線束全部插好，尾門開啓狀态下，先扣上原車鎖塊，然後再電動打開一次正常後，再進行電動測試;

3.控制方式說明;

遙控鑰匙:遙控鑰匙解鎖按鍵連續按三下控制開啓/關閉;前按鍵:長按加裝按鍵後加裝按鍵:短按;
