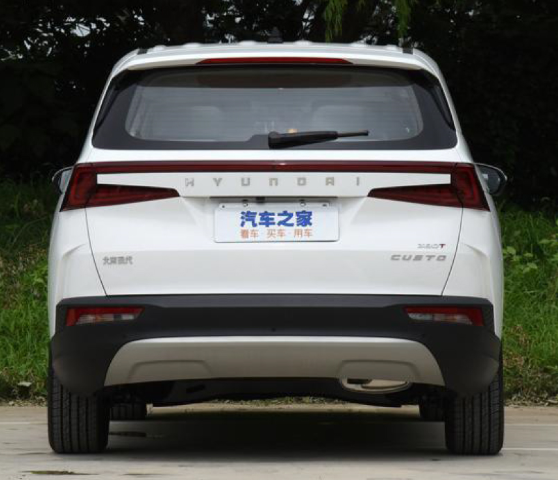

21款+現代庫斯圖（JC02）

1.拆除尾門内飾前，先檢查尾門的左右間隙，尾門台階情況;

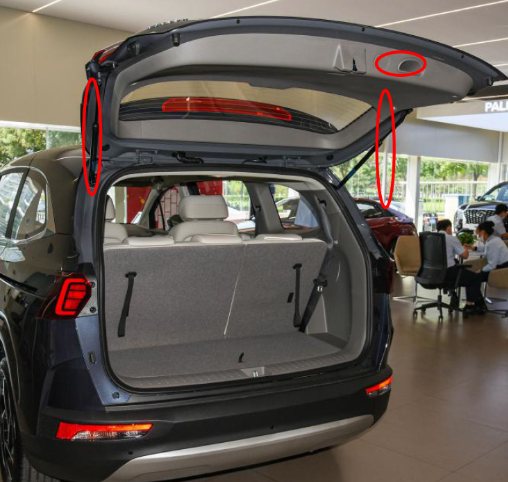

2.拆下原車的左右撐杆和尾門内飾闆，注意拆裝過程需要頂門,防止砸傷;

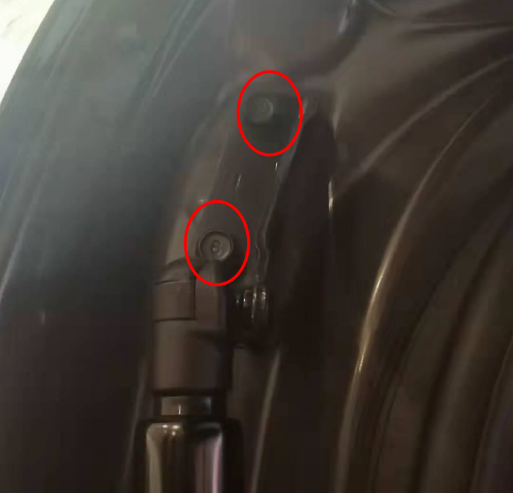

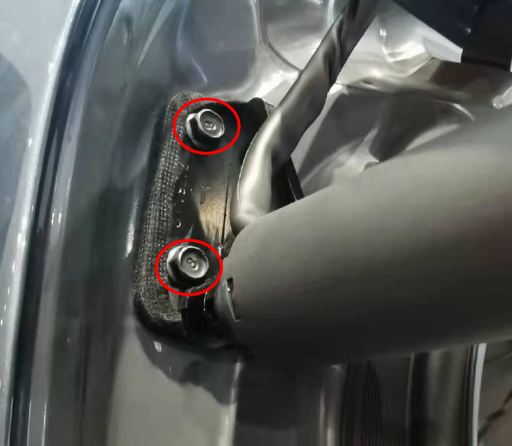

3.拆除原車車身支架左;

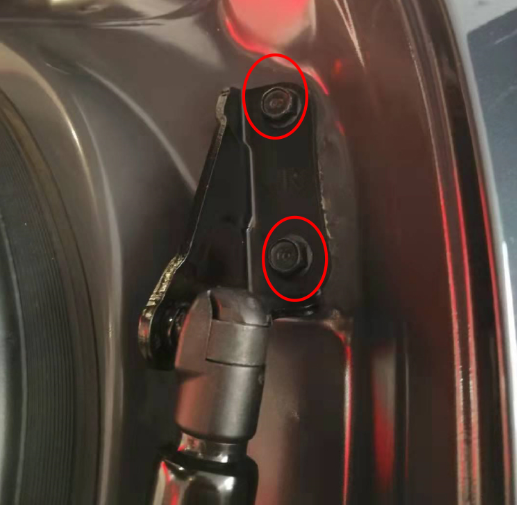

4.拆除原車車身支架右；

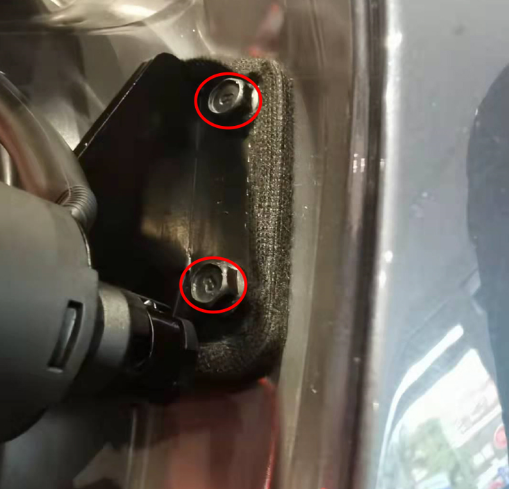

5.安裝車身支架左:用原車螺絲固定;尾門支架借用原車;

6.安裝車身支架右:用原車螺絲固定;尾門支架借用原車;

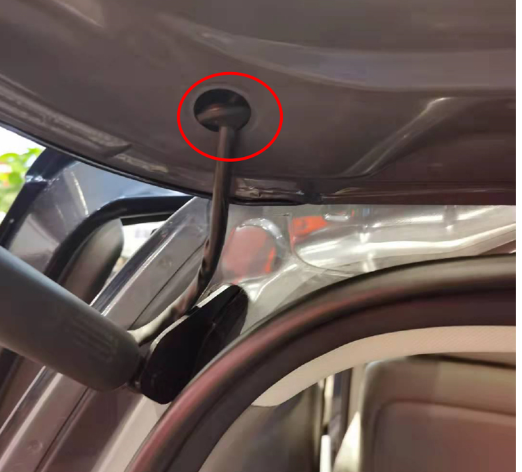

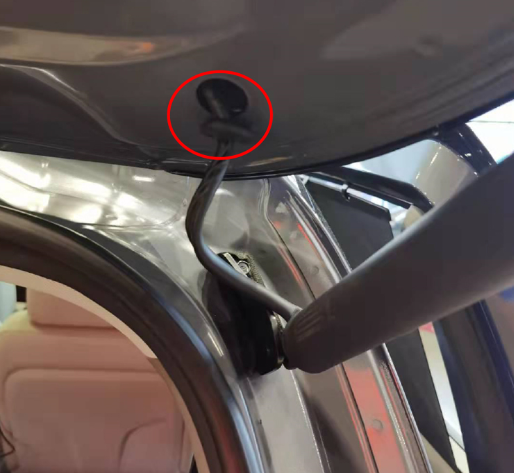

7.安裝我司左撐杆，電機端在車身，且原車孔穿線走線;

8.安裝我司右撐杆，電機端在車身，且原車孔穿線走線;

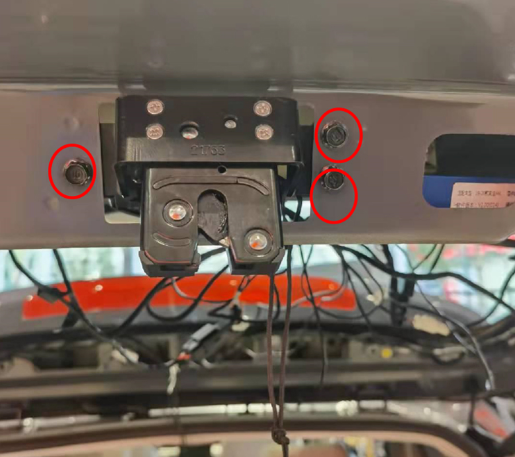

9.将我司上電吸鎖頭替換原車的鎖頭，用原車螺栓固定;

10.将我司主機在圖示位置，用支架固定安裝;

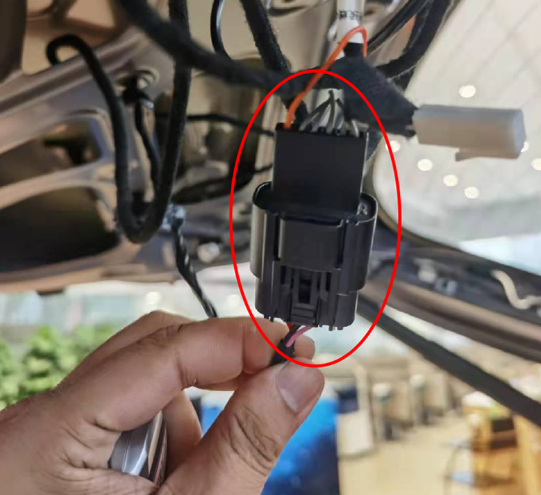

11.我司配的上門鎖轉接線,對插原車門鎖插頭;

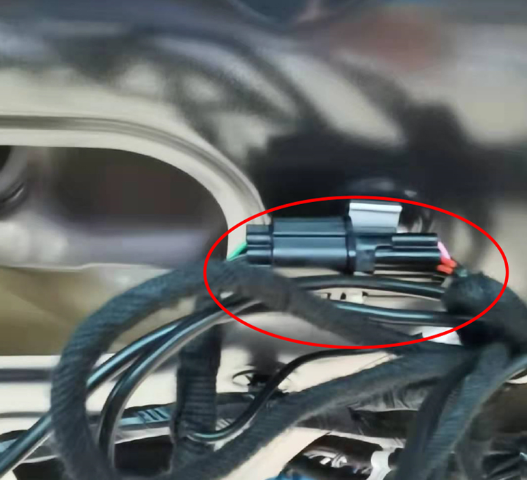

12.将我司配的扣手轉接線，對插原車扣手插頭;

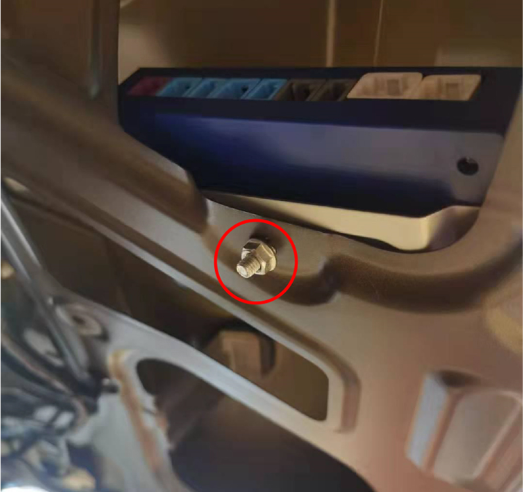

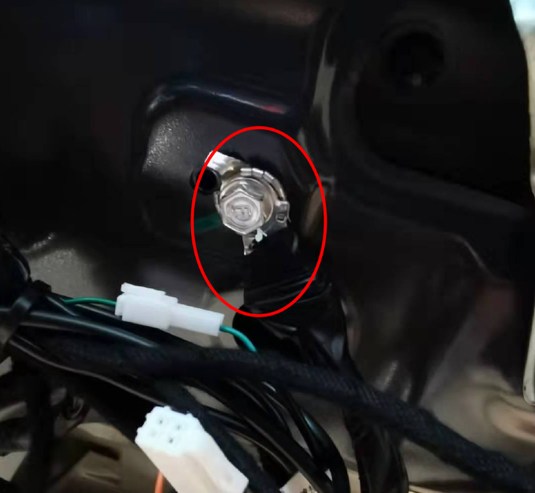

13.負極搭鐵在尾箱圖示位置原車接線柱搭鐵;

14.中控面闆圖示位置，打孔安裝我司通用開關；

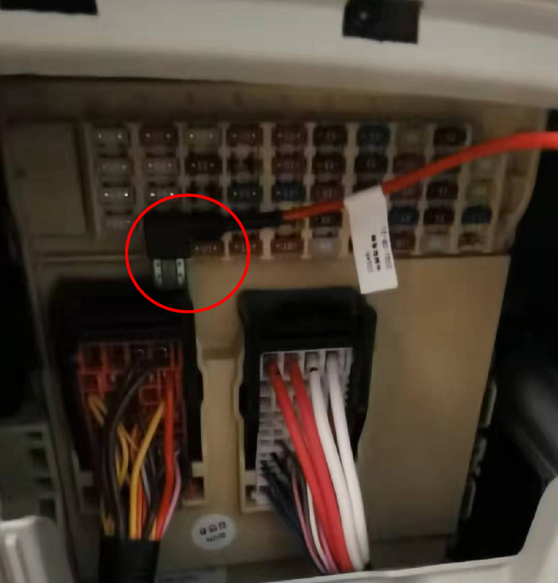

15.正極取電

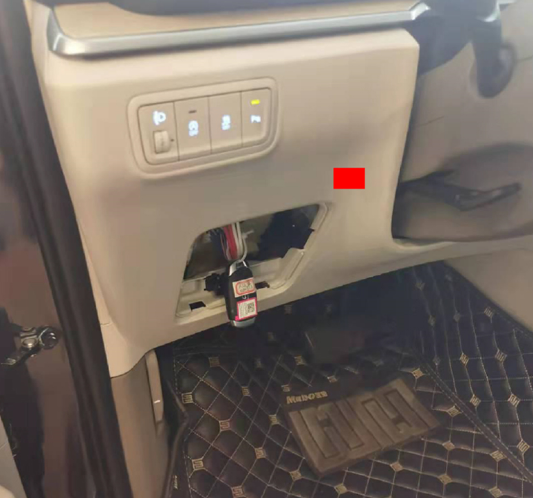

原車方向盤下邊内飾闆拆開，找到原車的保險絲盒;保險絲盒從左往右數第 2 列，從下往上數第二孔位(30A 綠色保險絲)，将原車保險絲片拔出，插到我司保險絲取電器的預留孔位，再将我司保險絲取電器插入此孔位取電;注意取電器的方向!

16.CAN 總線接線:

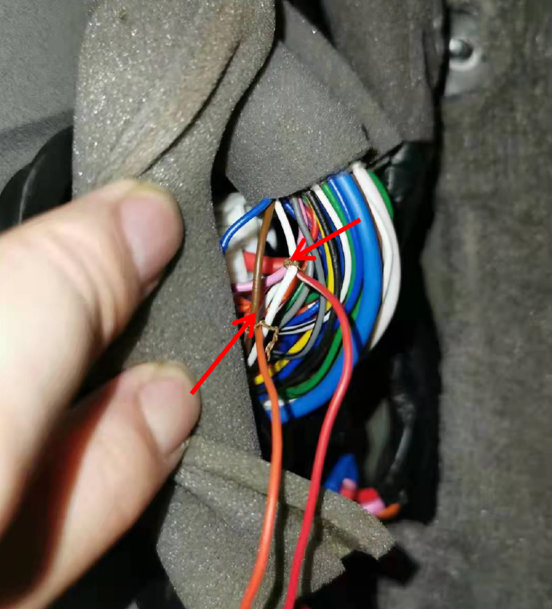

原車三角闆内飾打開，可以看到圖示的兩個連接器，靠上端大的連接器内有 CAN 總線:大連接器固定好不動，從插線端視圖，最右邊一列，從下往上數:第4孔的棕色線為 CAN-L 線，破線接我司的白紅色線第 5孔的白色線為 CAN-H 線，破線接我司的黃紅色線；

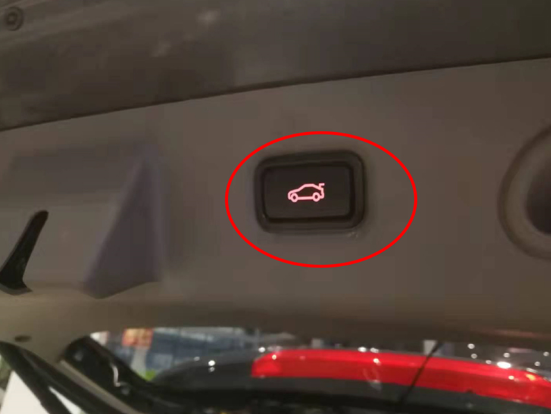

17.安裝完畢還原内時候，在内飾闆原車預留位置，安裝我司專用後尾門按鍵;

特别提醒:

1.主機的其他插頭全部插好後，最後插紫色插頭;2.線束全部插好，尾門開啓狀态下，先扣上原車鎖塊，然後再電動打開一次正常後，再進行電動測試;3.控制方式說明遙控鑰匙:遙控鑰匙尾門按鍵長按控制開啓/關閉;前按鍵:長按加裝按鍵後加裝按鍵:短按;
