奧迪A6L雙杆上吸安裝使用說明書

安裝人員安裝注意事項：

1.拆車前:請佩戴手套，更換工作服、工作鞋。

2.拆車前:檢查車輛的外觀是否有刮花

3.原車拆下來的配件找塑料箱或紙箱放置，不能放在原車座椅上，防止刮傷原車座椅真皮。

注意事項

一.為了确保本産品安裝後能正常使用，應當由相關專業人員或經過培訓的人員去安裝産品;請勿私自拆卸本産品，以免造成産品損壞及其它事故的發生

二.安裝前注意事項：

1.向車主确認本車的尾門是否有改裝或維修過

2.點火檢查汽車的儀表是否有故障碼顯示

3.檢查汽車内外表面是否有刮花現象

4.檢查原車尾門左右兩邊的縫隙大小和高低平整度(用于安裝電動尾門後作為對比依據);

5.檢查汽車電瓶是否有足夠的電量，如電量不足，需啓動發動機，以保證安裝好的電動尾門能正常運行。如有異常請及時告知客戶

6.布置電源主線束或電吸鎖線束時，在原車線管槽裏噴表闆蠟以方便穿線(具體布線位置請參考安裝流程指引圖）

7.使用取電器取電時，一定要按照大電流保險絲位優先取電原則 (如使用原車保險絲，需要安裝電動尾門運行幾次之後再插入本公司的電源取電器上)，同時不能影響汽車的其他功能的正常使用，地線的位置應保障良好的回路(請參考安裝流程指引圖操作)

8.請勿在ECU控制盒通電狀态下插拔已連接的線束插頭，以免插拔時損壞主機或其他配件

三.安裝後注意事項

1.檢查尾箱的密封膠條和裝飾闆是否裝好，以免影響車門關不到位 (需特别注意原車車門與車身之間的防撞膠墊);

2.電動尾門通電前，一定要将尾門拉低30cm，以保障通電檢測系統時，電動推杆可以往上運動

3.通電檢測完成後，首先把電吸鎖挂到全鎖狀态，然後手動将尾門關到底部，再按原車尾門手扣鍵開啓尾門，最後再關閉、打開一次尾門 (系統初始化學習完成)

4.驗證原車鑰匙開關功能、主駕駛按鍵開關功能、尾門按鍵功能、原車尾門手扣功能、切換開關門速度功能、高度記憶功能以及防夾功能

5.汽車車窗、車門全部關閉的狀态下驗證電動尾門是否關到位

6.本說明書中的所有圖片僅供參考，圖片與實物可能有不同，但安裝方法是一樣的。

7.為方便安裝，請在安裝前認真閱讀該商品使用說明書。

8.請定期檢查與車連接的所有配件是否松動，以确保使用安全

9.保險絲或電瓶取電或斷電時，請先将主線束上的1P電源連接器斷開，或者ECU控制盒上的電源插頭斷開，否則會造成ECU控制盒燒壞

10.若需要給電動尾門斷電，請斷開主線束上的1P電源連接器;禁止單獨斷開主線束地線

11.電動推杆禁止空載通電測試

安裝步驟

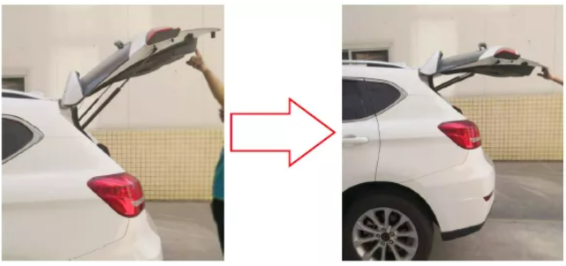

參考配件清單和配件圖檢查配件是否齊全。汽車尾門安裝完成後，請手動關閉尾門一次設定初始狀态，然後開啓尾門後調節到合适高度長按尾門按鍵至“嘀”一聲，松開後即設定開啓高度，長按尾門按鍵至“嘀”“嘀嘀”後，松開後即為切換另一種開關門速度。接通電源前，請将尾門手動下拉到一半的位置以便運行開機檢測，如下圖:汽車尾門安裝完成後，請手動關閉尾門一次設定初始狀态。

一、拆卸後備箱左側裝飾闆及尾門蓋闆

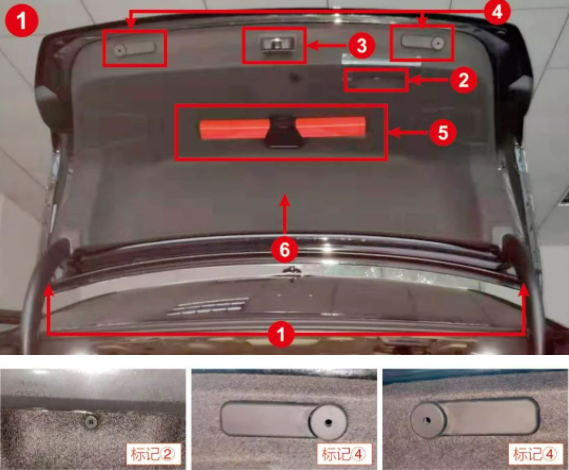

1.先取下标記1處尾門懸臂裝飾闆 (注意固定卡扣)然後取下标記2345處的裝飾塊和螺釘 (注意處隻拆長條裝飾塊)，再拆下标記6處的尾門蓋闆。 (注意保護原車表面，避免劃傷)

二、安裝電動推杆

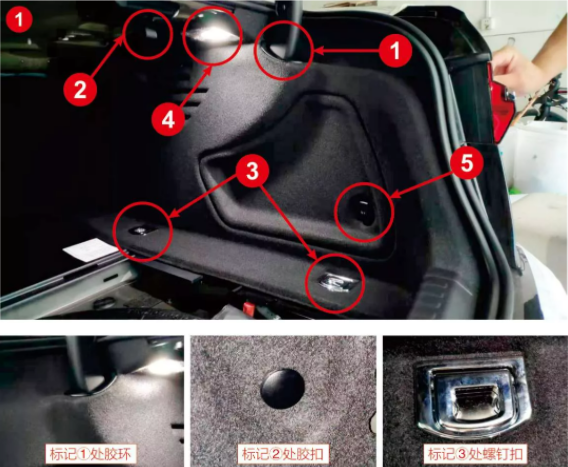

1.先拆卸标記1處的懸臂裝飾闆膠環，然後拆卸标記23處的固定膠扣和裝飾螺釘扣，再取掉标記4處燈飾線和标記5處側闆12V電源接口，最後拆卸右側裝飾闆;左側同理。 (裝單杆時隻需拆右側裝飾闆，裝雙杆時左右裝飾闆都需要拆)

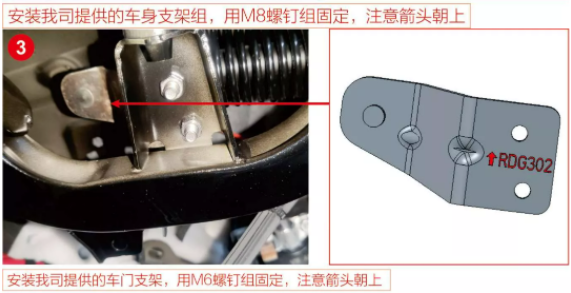

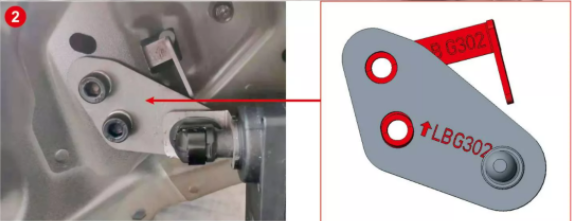

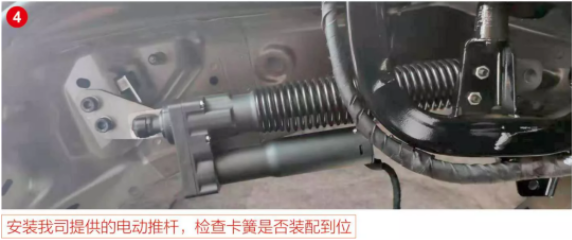

2.将原車右側彈拆下，安裝我司電動推杆和支架(拆卸時需頂住車門，避免車門砸落)，注意支架方向箭頭朝向車頂安裝完成後需檢查球頭卡簧是否扣到位。如下圖裝法(注意保護車體表面，避免劃傷)

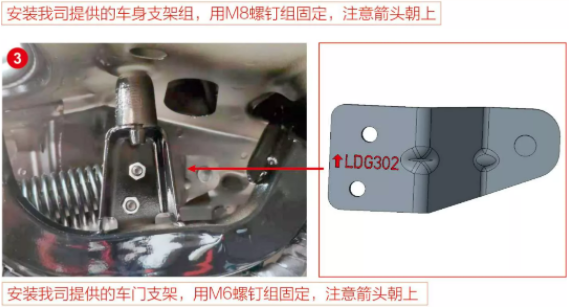

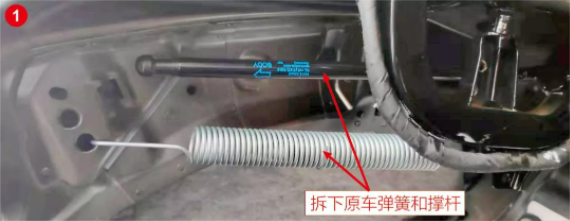

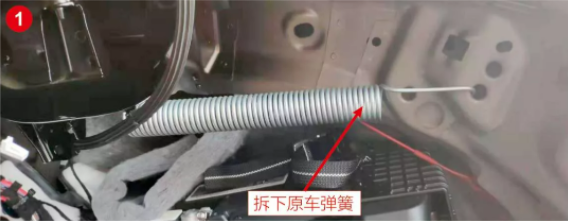

3.将原車左側彈簧及原車撐杆拆下，安裝我司電動推杆和支架(拆卸時需頂住車門，避免車門砸落)，注意支架方向箭頭朝向車頂安裝完成後需檢查球頭卡簧是否扣到位。如下圖裝法(注意保護車體表面，避免劃傷)

三、安裝電吸鎖 (上電吸鎖/下電吸鎖)

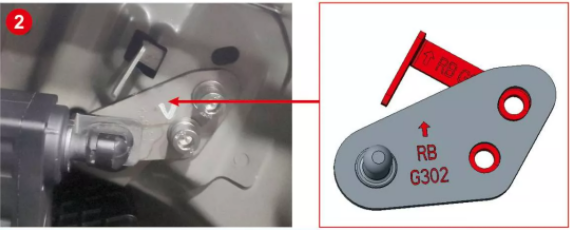

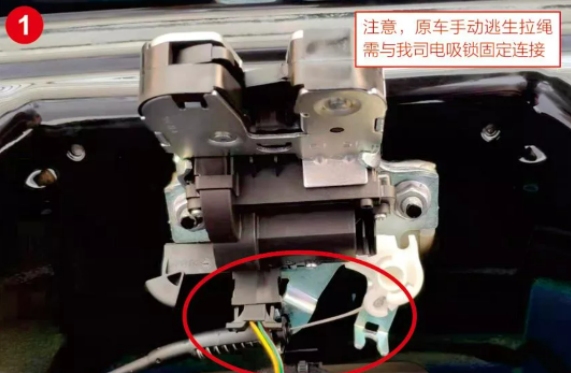

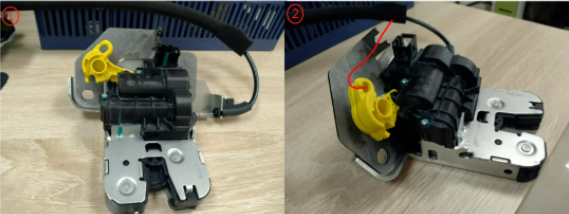

1.安裝上電吸鎖:将原車的尾門鎖拆下，取下原車鎖信号線插頭，換上我司上吸鎖，電吸鎖電機端固定在尾門塑膠放置處。(注意:若安裝上電吸鎖出現關不上或者關門後左右不一緻，可以通過調節原車鎖扣解決此類問題)注: 安裝上吸鎖時，先将車身鎖扣調節至最高位置，安裝完成後，若出現關門效果差，可适當調節鎖扣位置逃生支架安裝位置(圖1)将原車逃生拉繩，按照圖示穿線位置固定到逃生支架上 (圖2)

備注:如圖D所示更換成我司配備的電吸鎖;電吸鎖線束标簽LOCK接控制盒LOCK口，标簽MDX和XHX接我司配備的電吸鎖，标簽YCX接原車鎖線，标簽AJX接我司配備的尾門按鍵

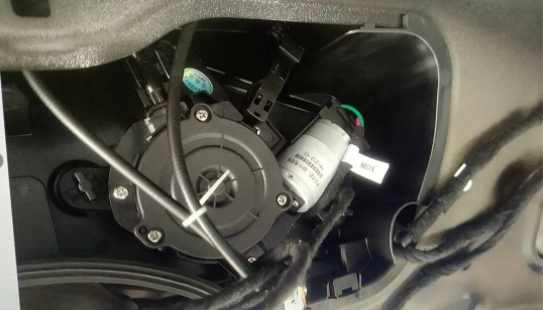

減速器安裝位置：

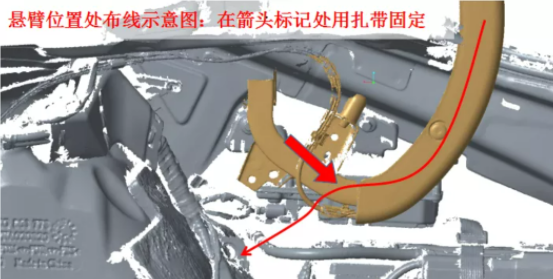

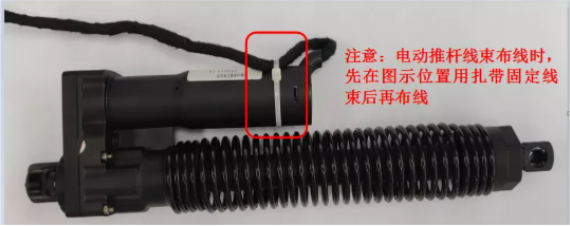

2.電吸鎖線束布線:從原車鎖附近往後備箱右側布線至電動推杆處，如下圖所示。

四、安裝ECU和蜂鳴器

1.将ECU背面雙面膠撕下，并将其固定在後備箱右側保險盒周圍的平整區域，将主線、電動推杆線、電吸鎖線按圖示方式插入ECU對應位置，電動推杆線束隻插入L孔。(注意若要拔出插頭時，需摁住插頭上卡扣彈片沿插入方向拔出)

2.将蜂鳴器背膠撕下，粘貼在車身内部平整區域，插頭與主線上标記插頭對插

接線示意圖：

此圖僅供參考，請以實物為準

五、安裝電源主線束

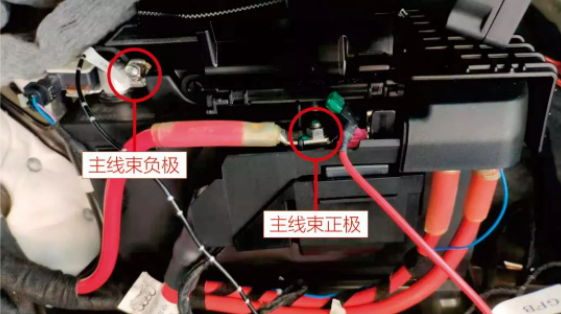

1.在主駕駛保險盒位置，将電源插片按圖示方向插入保險盒位置(原車保險絲空置)，地線固定在圖示地線處(後備箱左側)，如圖所示。(備注: 用萬用表測出保險盒空位置常電12V，然後用我司提供的取電器外側針腳插入常電12V位置)

注意: 當保險絲接通後，系統會進行自檢，以判斷各線束是否導通，具體情況如下所述

1.保險絲接通時，蜂鳴器長鳴2秒: 若出現長鳴聲，則表示主線束以及蜂鳴器正常;若不出現長鳴聲，則表示主線束存在斷路或蜂鳴器故障，需檢查電源線兩端和蜂鳴器是否連接正常以及蜂鳴器是否損壞。

2.長鳴結束後，無其他提示聲: 表示杆線、鎖線連接正常，可進行下一步

3.長鳴結束後，蜂鳴器出現長短、長短的連續提示聲：表示ECU上L處撐杆線存在連接異常，需檢查ECU上L處撐杆線插頭是否連接到位或是否存在連接錯誤，重新連接正确後提示聲消失

4.長鳴結束後，蜂鳴器出現短長、短長的連續提示聲：表示ECU上R處撐杆線存在連接異常，需檢查ECU上R處撐杆線插頭是否連接到位或是否存在連接錯誤，重新連接正确後提示聲消失。

5.長鳴結束後，蜂鳴器出現短促的連續提示音: 表示電吸鎖線束存在連接異常或鎖扣的狀态位置不在初始化位置，需檢查鎖線束兩端插頭是否連接到位或是否存在連接錯誤，以及電吸鎖是否處于開鎖狀态，重新連接正确後提示聲消失。

注意:保險絲或電瓶取電或斷電時，請先将主線束上的1P電源連接器斷開，或者将ECU控制盒上的電源插頭斷開，否則會造成ECU控制盒燒壞

六、安裝尾門按鍵，還原蓋闆。

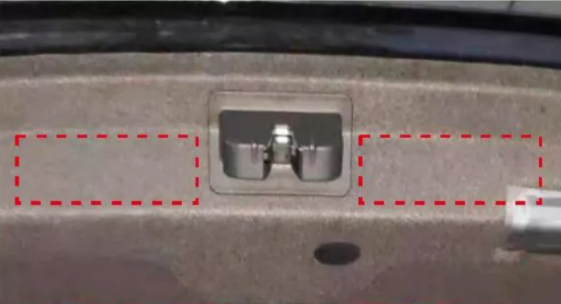

在原車尾門蓋闆上用刀片割一個長方孔(48x24mm)(如下圖虛線框内隻割一個孔)，然後裝入我司配備尾門按鍵，然後還原尾門及後備箱。

七、完成安裝

檢查尾門運行狀态，測試各按鍵和鑰匙遙控功能。

1.遙控鑰匙觸發方式為長按尾門按鍵開/關尾門。

2.主駕駛按鍵為原車主駕駛按鍵，按一次開/關尾門。

3.尾門按鍵(我司配備的)設置為按一下開關尾門; 長按至一聲為設置高度

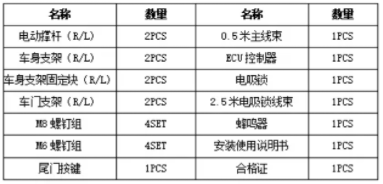

八、配件清單

九、電吸鎖常見問題分析及解決：

開門停頓

注意事項

脫杆檢查

1.檢查車身支架尾門支架車身球頭，尾門球頭是否更換。

2.手動搖動撐杆是否會脫出來。

開門停頓

現象: 按下尾門手扣後，蜂鳴器滴滴響兩聲，尾門

停頓數秒後快速升起來

檢測及解決:

1.檢測鎖開鎖開關是否故障(G001鎖)

2.檢測撐杆是否單杆工作

3.檢測是否底部有幹涉影響開門

4.檢測鎖是否可以正常開啓(G014鎖/G010鎖)

打不開

現象1: 按下尾門手扣後，蜂鳴器滴滴響兩聲，鎖沒有任何反應

檢測及解決:

1.檢測鎖是否鎖死，鎖線是否接觸正常(GO01鎖)2.檢測鎖是否回初始化，鎖線是否接觸正常(GO10/G014鎖)

現象2: 按下尾門手扣後，蜂鳴器滴滴響兩聲，解鎖電機工作，鎖解不開檢測及解決:

1.檢測鎖是否鎖死，鎖信号線是否接觸正常(GO01

2.檢測鎖是否回初始化(GO10/G014鎖)

現象3: 按下尾門手扣後，蜂鳴器滴滴響兩聲，尾門打開一條縫滴響一聲後又吸到全鎖檢測及解決:

1.确認鎖是否完全打開

2确認撐杆是否能正常工作

3.檢測是否底部有幹涉影響開門

自動上鎖

現象: 電動開啓後尾門升到頂或在空中電吸鎖自動

挂到全鎖，按尾門按

鍵無反應按鍵燈不亮

檢測及解決:

1.檢測鎖初始化開關是否正常

2.斷電重啓，啓動汽車，确定鎖是否轉速過快越過初始化信号

不能全鎖

現象: 尾門挂半鎖後不電吸或電吸不到位

檢測及解決:

1.檢測是否原車信号幹擾

2.檢測鎖信号是否正常

顯示開門

現象: 尾門關閉後儀表顯示開門，實際尾門是鎖好的

檢測及解決:

1.檢測鎖接原車信号線是否接觸正常

2.檢測鎖信号是否正常

異響

現象: 尾門關閉或打開時有鐵磨鐵的異響聲

檢測及解決:

1.檢測齒輪傳動軸是否打油

2.檢測電吸鎖支架是否變形

3.确認扇形齒輪是否幹涉原車

十、撐杆常見問題分析及解決：

掉門

現象: 電動升到頂之後尾門慢慢往下降

檢測及解決:

1.檢查尾箱是否加裝隔音造成尾門太重，撐杆制不住

掉杆

現象: 運行過程中撐杆從車身球頭上脫落

檢測及解決：

1.檢查卡是否松動

2檢測球座是否損壞

3.參照說明書檢測車門球頭螺釘是否安裝墊片(車型不同，個别車型不需要更換球頭，需将原車球頭螺釘墊高)

卡死

霍爾問題

現象:尾門在底部或頂部不能手動開關

檢測及解決:

1.拔掉控制盒上的撐杆插頭，測試是否為主機持續供電造成撐杆卡住

球頭壞

現象:安裝或拆卸時發現球座損壞

檢測及解決:

1.根據球座圖片判斷是否人為損壞

鎖解開起不來

現象: 按下手扣後尾門打開5公分以上，尾門不能升起來，或需要手動拉一下才能升起來

檢測及解決:

1.啓動汽車後再次測試，如果可以，修改軟件

2.檢測是否為單杆工作

開門停頓

現象: 按下尾門手扣後，蜂鳴器滴滴響兩聲，尾門停頓數秒後慢慢升起來升起來

檢測及解決:

1.确認是否為單杆工作

2檢測底部是否幹涉尾門開啓

空中觸發防夾

現象:尾門上升或下降過程中蜂鳴器滴響一聲，快速上升10公分

檢測及解決:

1.檢測是否為單杆工作

ECU常見問題分析及解決：

自動開門

現象:靜止狀态或行駛中尾門自動打開并升到頂

檢測及解決:

1.檢測ECU版本是否為8.2/9.2的版本

2.确認是否客戶誤觸發

打不開門

現象: 按下手扣開關後蜂鳴器沒有任何聲音，尾門也無動作

檢測及解決:

1确認撐杆或者電吸鎖是否有工作

2斷電重啓

3.檢測主機電源接地是否正常

關不上門

現象: 電動快關到底時，蜂鳴器滴響一聲，尾門快速上升10公分

檢測及解決:

1.檢測是否有東西幹涉正常關門

2.确認鎖及鎖扣位置是否可以正常關閉

3.确認左右支架是否安裝正确

4.通過尾箱按鍵調節關門力度

5.修改軟件

遙控不管用

現象:安裝後遙控不能控制尾門開關

檢測及解決:

1.确認協議線是否正常

2.确認原車協議位置是否正常

3.确認觸發頻率是否正常

4.确認車型年份和産品适配年份相符

5.修改軟件

開門聲音大

1.鎖塊和鎖扣拉的太緊了，把原車鎖扣往外面調一點就OK了。

2.給鎖扣下面加墊片，這樣的解決的問題很少

1.速度切換:按住尾箱按鍵不要松開，蜂鳴器滴滴滴響3聲為切換速度

2.力度設定:按住尾箱按鍵不要松開，蜂鳴器滴滴滴響3聲為2檔，松開尾箱按鍵，再次按住尾箱按鍵不要松開，蜂鳴器滴 滴滴滴響4聲為3檔(共計四檔，操作方法以此類推)

SD卡升級方法

找一個沒文件的SD卡，把軟件放到SD卡裏面将産品斷電，SD卡插到主機卡槽裏，給産品通電通電時蜂鳴器不會響等待+秒左右燒錄成功後，蜂鳴器會急促的滴響一聲。再次将産品斷電，拔出SD卡，給産品通電手動關門複位即可。
