豐田賽那（2021款+）安裝使用說明書

安裝人員安裝注意事項：

1.拆車前:請佩戴手套，更換工作服、工作鞋。

2.拆車前:檢查車輛的外觀是否有刮花

3.原車拆下來的配件找塑料箱或紙箱放置，不能放在原車座椅上，防止刮傷原車座椅真皮。

一、安裝注意事項：

1、為了确保本産品安裝後能正常使用，應當由相關專業人員或經過培訓的人員去安裝産品;請勿私自拆卸本産品，以免造成産品損壞及其它事故的發生。

2、安裝前注意事項

1.向車主确認本車的尾門是否有改裝或維修過

2.點火檢查汽車的儀表是否有故障碼顯示

3.檢查汽車内外表面是否有刮花現象;

4檢查原車尾門左右兩邊的縫隙大小和高低平整度(用于安裝電動尾門後作為對比依據);

5.檢查汽車電瓶是否有足夠的電量，如電量不足，需啓動發動機，以保證安裝好的電動尾門能正常運行。如有異常請及時告知客戶

3、安裝中注意事項

1.可采用貼美紋膠紙或鋪毛巾等方式對拆車位置進行保護，避免刮花汽車内外飾件;

2.拆卸下來的汽車組件需放在固定位置并分開放好，避免刮花及丢失;

3.布線和接線時一定要做好線路的絕緣保護，且不能幹涉及影響汽車的其他部件的正常使用。

4、安裝車身、車門支架時，需嚴格參考安裝流程，否則會造成尾門關不到位或電動推杆掉落

5、本說明書中的所有圖片僅供參考，圖片與實物能有不同，但安裝方法是一樣的。

6、為方便安裝，請在安裝前認真閱讀該商品使用說明書。

7、請定期檢查與車連接的所有配件是否松動，以确保使用安全

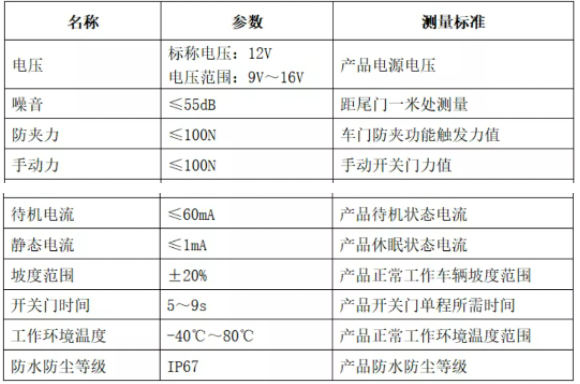

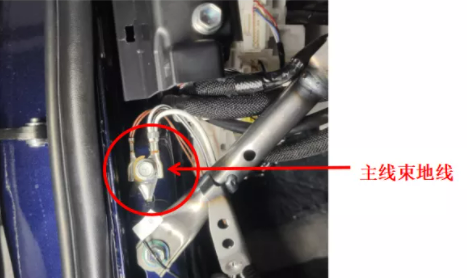

8、保險絲或電瓶取電或斷電時，請先将主線束上的1P電源連接器斷開，或者ECU控制盒上的電源插頭斷開，否則會造成ECU控制盒燒壞,14、若需要給電動尾門斷電，請斷開主線束上的1P電源連接器:禁止單獨斷開主線束地線

9、電動推杆禁止空載通電測試

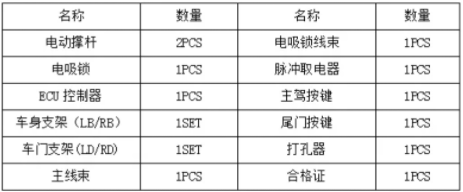

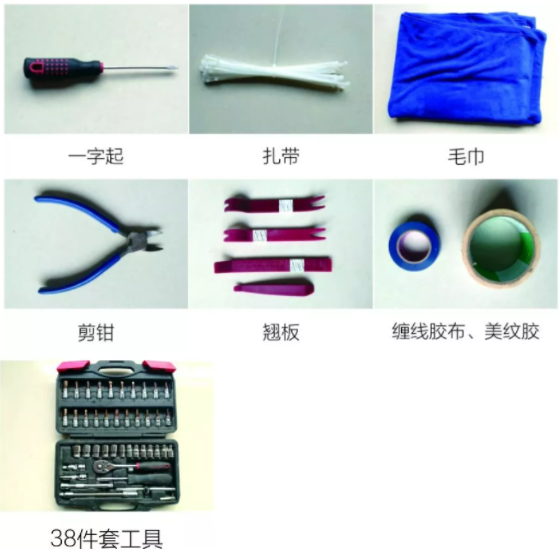

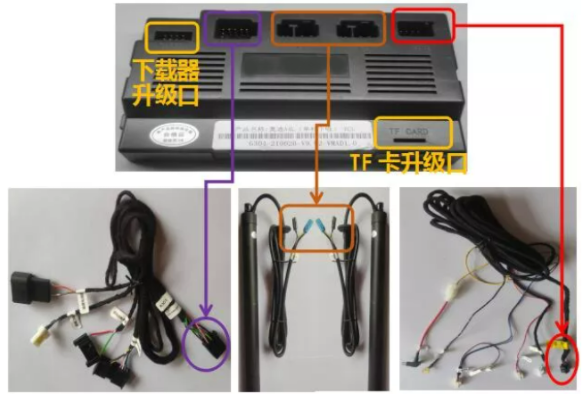

接線示意圖：

此圖僅供參考，請以實物為準

二、安裝圖示：

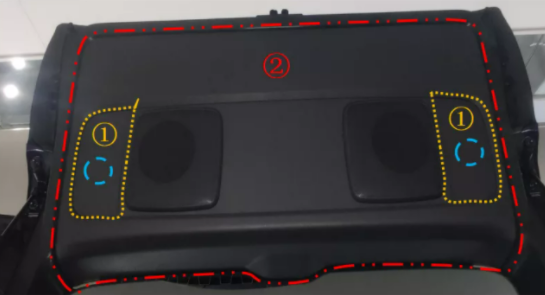

1.先拆下圖中标記的兩個拉手飾闆，然後按圖示順序依次拆下尾門裝飾闆。 (注意保護原車表面，避免劃傷 )

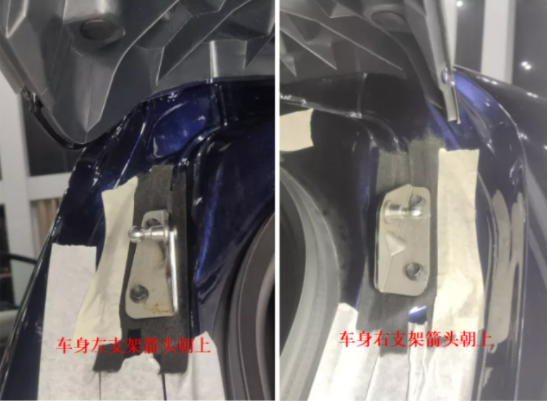

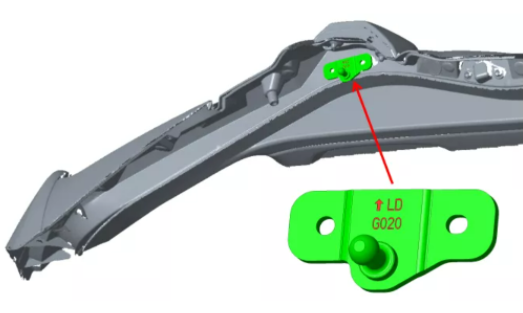

2.安裝車身左右支架:拆掉原車氣彈簧杆和原車車身左右支架(注意: L左 R右)

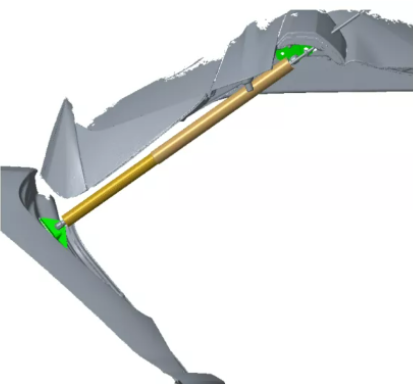

3.安裝電動推杆:電動推杆線束從進線孔布線至電吸鎖附近(注意: 左右相同)

4.安裝電動推杆:電動推杆線束從原車預留進線孔布線至電吸鎖附近(注意: 左右同理）

注意: 裝完後注意檢查球座卡簧必須裝配到位，否則會掉杆

5.安裝電吸鎖:拆掉原車鎖頭，安裝我司提供的上電吸鎖

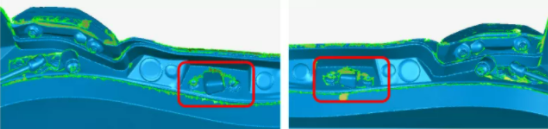

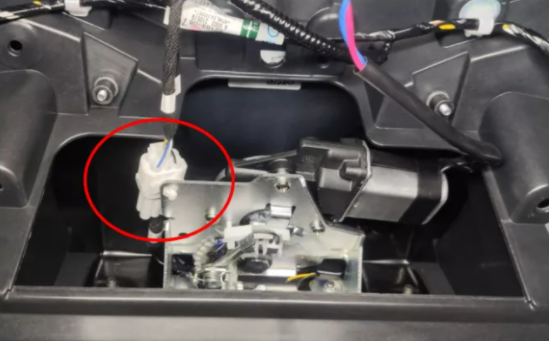

注意 (很重要): 需将圖中标記的鎖信号線連接器移動至圖示位置，否則會鎖不上螺釘

6.電吸鎖線束接線

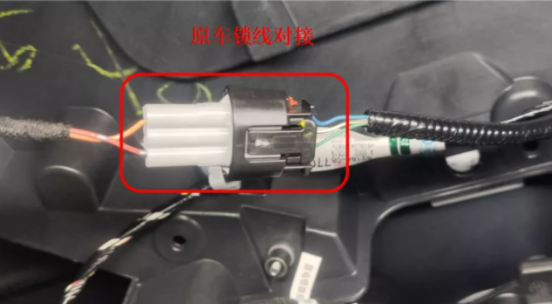

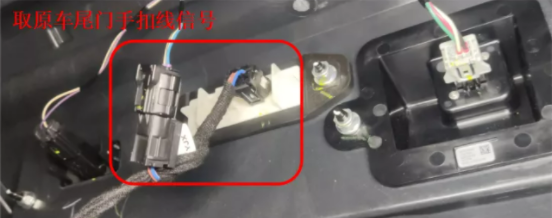

原車鎖線與我司電吸鎖線束對接，尾門手扣線 (藍色)與我司電吸鎖線束上的手扣連接器連接

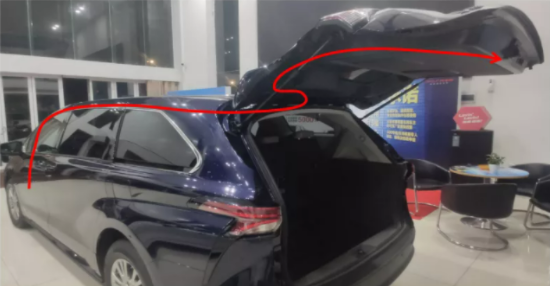

7.主線束布線:6P連接器端從主駕駛布線至電吸鎖附近

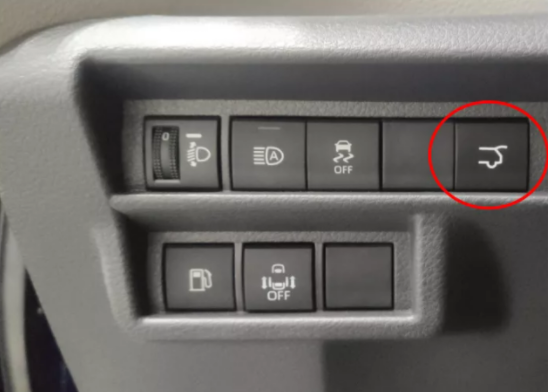

8.安裝主駕駛按鍵:

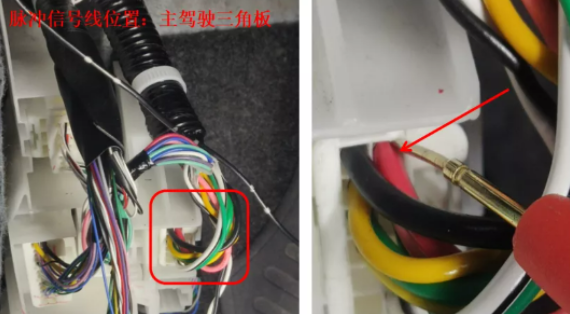

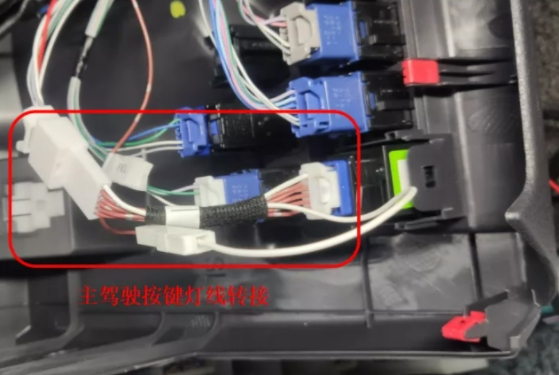

9.脈沖信号線位置:

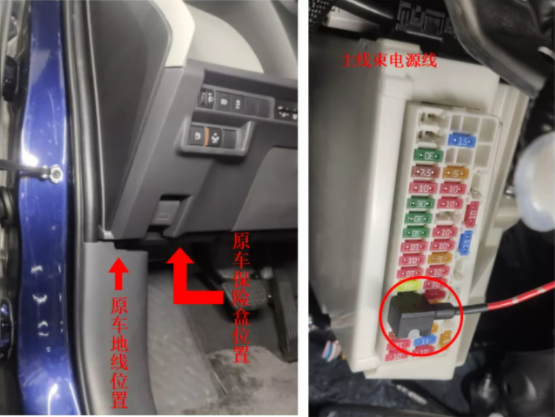

10.在主駕駛位置找到原車保險盒，按圖示接線

注意:保險絲或電瓶取電或斷電時，請先将主線束上的1P電源連接器斷開，或者将ECU控制盒上的電源插頭斷開，否則會造成ECU控制盒燒壞

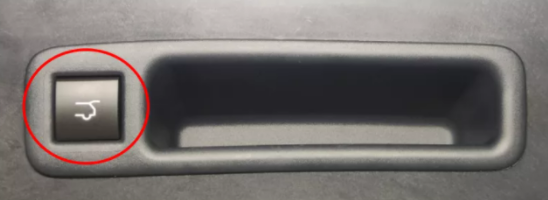

11.取下原車的假按鍵，安裝尾門按鍵

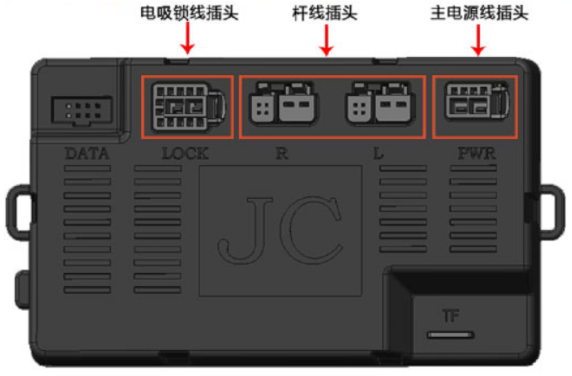

12.對插好ECU控制器上的連接器，将ECU背面雙面膠撕下并固定在尾門平整區域

13.取掉圖示防撞膠，擰回螺釘 (影響關門力度)

14.将多餘或過長的線用紮帶固定，還原原車各處蓋闆和膠圈

三、安裝完成後測試指引：

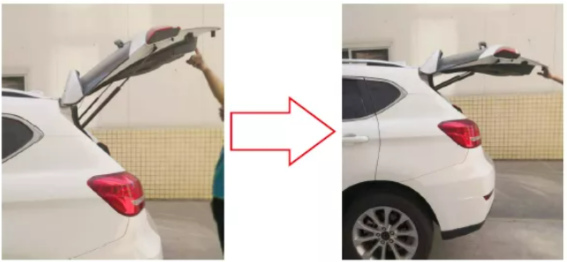

通電開機檢測系統:将尾門手動下拉到一半的位置(很重要)，如圖所示

注意: 當保險絲接通後，系統會進行自檢，以判斷各線束是否導通，具體情況如下所述

1.保險絲接通時，蜂鳴器長鳴2秒: 若出現長鳴聲，則表示主線束以及蜂鳴器正常;若不出現長鳴聲，則表示主線束存在斷路或蜂鳴器故障，需檢查電源線兩端和蜂鳴器是否連接正常以及蜂鳴器是否損壞。

2.長鳴結束後，無其他提示聲: 表示杆線、鎖線連接正常，可進行下一步

3.長鳴結束後，蜂鳴器出現長短、長短的連續提示聲：表示ECU上L處撐杆線存在連接異常，需檢查ECU上L處撐杆線插頭是否連接到位或是否存在連接錯誤，重新連接正确後提示聲消失

4.長鳴結束後，蜂鳴器出現短長、短長的連續提示聲：表示ECU上R處撐杆線存在連接異常，需檢查ECU上R處撐杆線插頭是否連接到位或是否存在連接錯誤，重新連接正确後提示聲消失。

5.長鳴結束後，蜂鳴器出現短促的連續提示音: 表示電吸鎖線束存在連接異常或鎖扣的狀态位置不在初始化位置，需檢查鎖線束兩端插頭是否連接到位或是否存在連接錯誤，以及電吸鎖是否處于開鎖狀态，重新連接正确後提示聲消失。

四、首次運行(系統初始化學習) : 先把電吸鎖挂到全鎖狀态，然後手動将尾門關到底部，再按原車尾門手扣鍵開啓尾門，最後再完整運行一次尾門

産品功能測試

1.遙控鑰匙觸發方式為 解鎖按鍵三秒内按三次開/關尾門;

2.主駕駛按鍵為專用主駕駛按鍵，長按 開關尾門;

3.尾門按鍵 (專用) 設置為 一下 開/關尾門;

4.原車四門解鎖按鍵可以按三次開/關尾4

5.開門高度記憶功能:把電動尾門開到想要的高度(初始化為開門最高高度)，長按尾門按鍵至“嘀”一聲，松開尾門按鍵，高度設置完成

6.切換開/關門速度功能: 長按尾門按鍵至“嘀”“嘀嘀”"嘀”“嘀嘀”“嘀嘀嘀”依次類推，速度切換設置完成

7.防夾功能
