大衆帕薩特（雙杆）2019款上吸安裝說明

安裝人員安裝注意事項：

1.拆車前:請佩戴手套，更換工作服、工作鞋。

2.拆車前:檢查車輛的外觀是否有刮花

3.原車拆下來的配件找塑料箱或紙箱放置，不能放在原車座椅上，防止刮傷原車座椅真皮。

一、安裝注意事項：

1、為了确保本産品安裝後能正常使用，應當由相關專業人員或經過培訓的人員去安裝産品;請勿私自拆卸本産品，以免造成産品損壞及其它事故的發生。

2、安裝前注意事項

1.向車主确認本車的尾門是否有改裝或維修過

2.點火檢查汽車的儀表是否有故障碼顯示

3.檢查汽車内外表面是否有刮花現象;

4檢查原車尾門左右兩邊的縫隙大小和高低平整度(用于安裝電動尾門後作為對比依據);

5.檢查汽車電瓶是否有足夠的電量，如電量不足，需啓動發動機，以保證安裝好的電動尾門能正常運行。如有異常請及時告知客戶

3、安裝中注意事項

1.可采用貼美紋膠紙或鋪毛巾等方式對拆車位置進行保護，避免刮花汽車内外飾件;

2.拆卸下來的汽車組件需放在固定位置并分開放好，避免刮花及丢失;

3.布線和接線時一定要做好線路的絕緣保護，且不能幹涉及影響汽車的其他部件的正常使用。

4、安裝車身、車門支架時，需嚴格參考安裝流程，否則會造成尾門關不到位或電動推杆掉落

5、本說明書中的所有圖片僅供參考，圖片與實物能有不同，但安裝方法是一樣的。

6、為方便安裝，請在安裝前認真閱讀該商品使用說明書。

7、請定期檢查與車連接的所有配件是否松動，以确保使用安全

8、保險絲或電瓶取電或斷電時，請先将主線束上的1P電源連接器斷開，或者ECU控制盒上的電源插頭斷開，否則會造成ECU控制盒燒壞,14、若需要給電動尾門斷電，請斷開主線束上的1P電源連接器:禁止單獨斷開主線束地線

9、電動推杆禁止空載通電測試

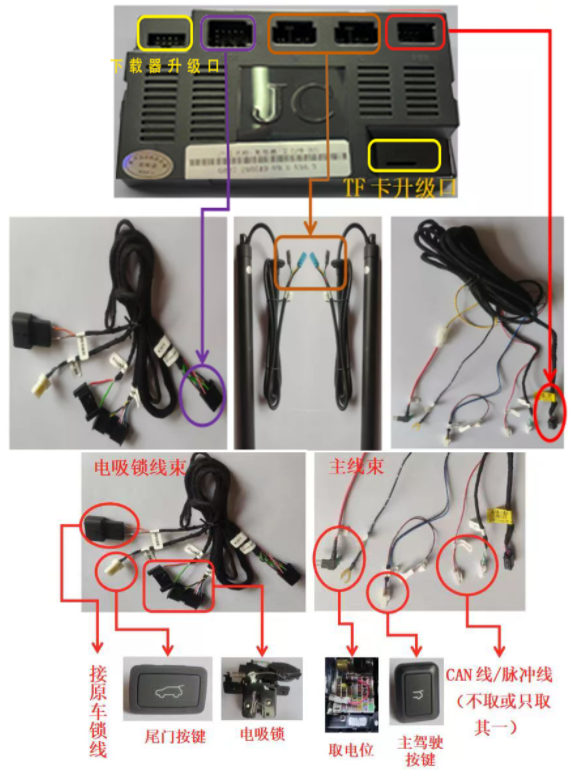

接線示意圖：

此圖僅供參考，請以實物為準

安裝圖示：

參考配件清單和配件圖檢查配件是否齊全。汽車尾門安裝完成後，請手動關閉尾門一次設定初始狀态，然後開啓尾門後調節到合适高度長按尾門按鍵至“嘀”一聲，松開後即設定開啓高度，長按尾門按鍵至“嘀”“嘀嘀”後，松開後即為切換另一種開關門速度。

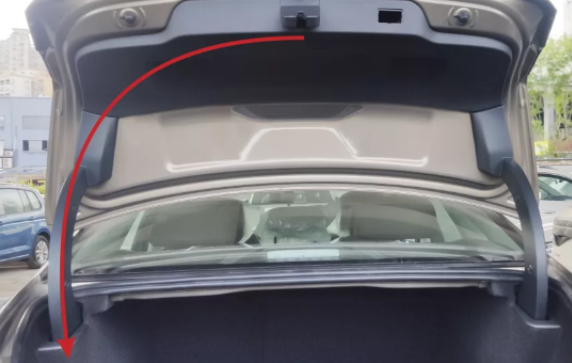

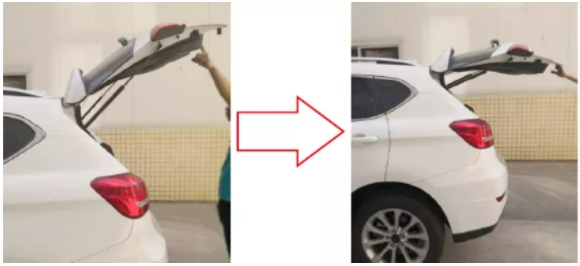

1.接通電源前，請将尾門手動下拉到一半的位置以便運行開機檢測，如下圖;

2.汽車尾門安裝完成後，請手動關閉尾門一次設定初始狀态

一、拆卸後備箱左側裝飾闆及尾門蓋闆

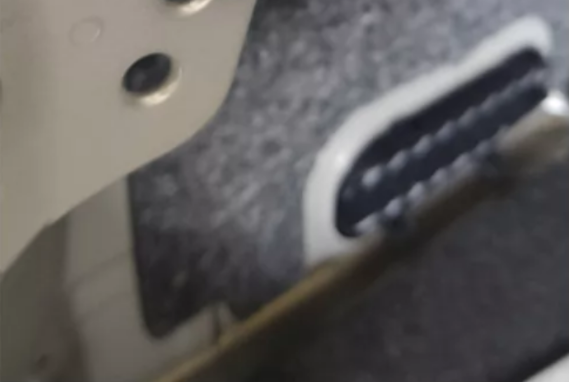

1.拆卸鎖扣裝飾闆:先取下标記D處的裝飾闆，然後取下标記@處的鎖扣裝飾闆。 (注意保護原車表面，避免劃傷）

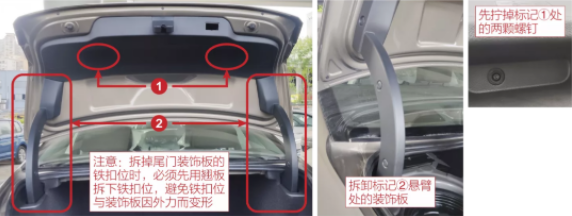

2.拆卸尾門裝飾闆:先拆掉尾門裝飾闆的兩顆螺釘及懸臂裝飾闆，然後沿着鎖頭部分，使用翹闆把尾門裝飾闆的鐵扣位拆掉，最後把整個尾門裝飾闆整體拆下

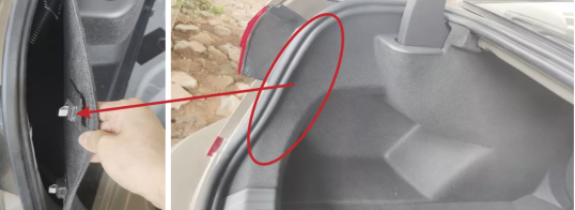

3.拆卸後備箱左側裝飾闆:先拆下懸臂處的裝飾闆，然後拆下固定螺釘和膠扣，最後再把後備箱左側大裝飾闆拆下

注意:拆卸左側裝飾闆時，先把裝飾闆的固定螺釘 (顆)和膠扣 (兩顆)拆下，然後使用翹闆把箭頭處的三個鐵扣位拆下 (必須先用翔闆拆下鐵扣位，避免鐵扣位與裝飾闆因外力而脫膠)，最後再拆卸裝飾闆

二、安裝電動推杆及電吸鎖 (上電吸鎖或下電吸鎖)

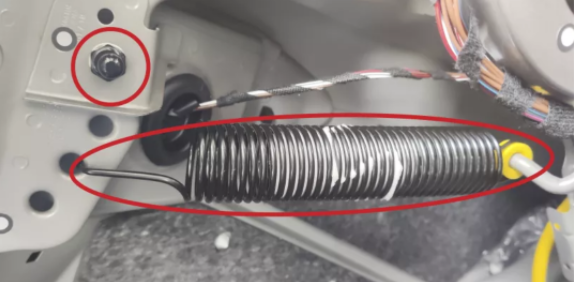

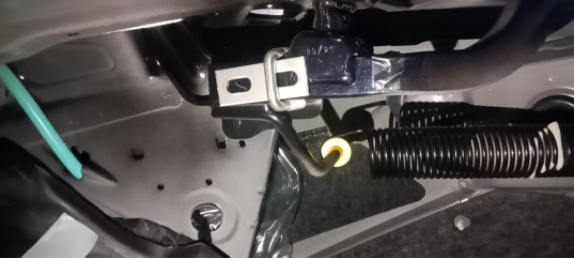

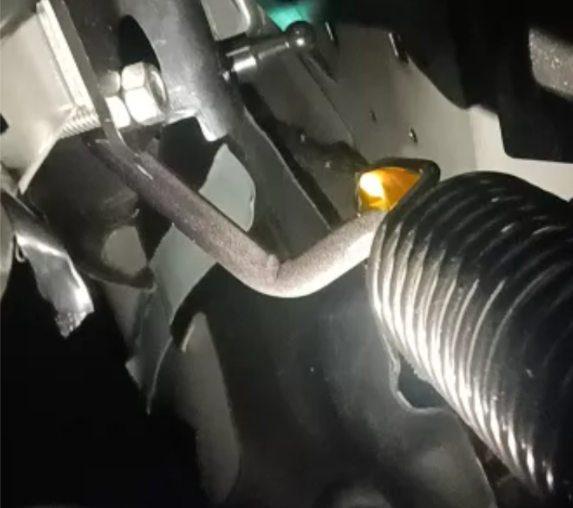

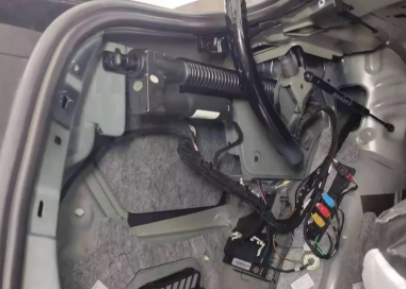

1.安裝電動推杆:用我司提供的球頭螺釘、平墊圈及彈簧墊圈固定在下圖圓圈标記位置(原車有螺紋孔)，然後拆下原車左側彈簧，更換上我司提供的電動推杆，如圖所示(注意電動推杆安裝完成後需檢查球座卡簧裝配到位)

電動推杆朝向示意圖，電機端朝向車尾

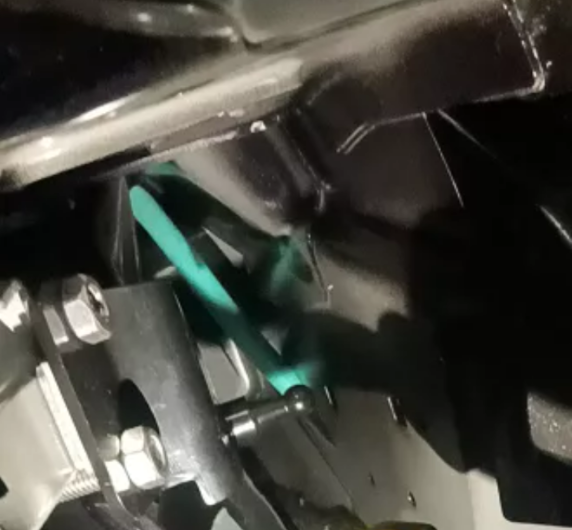

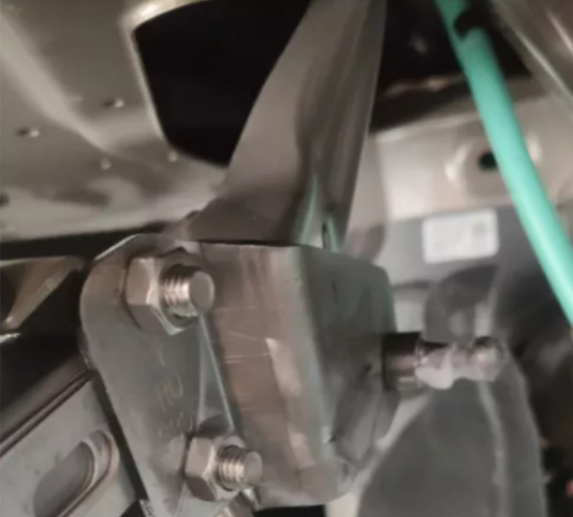

右邊車門支架安裝位置，參照圖示。

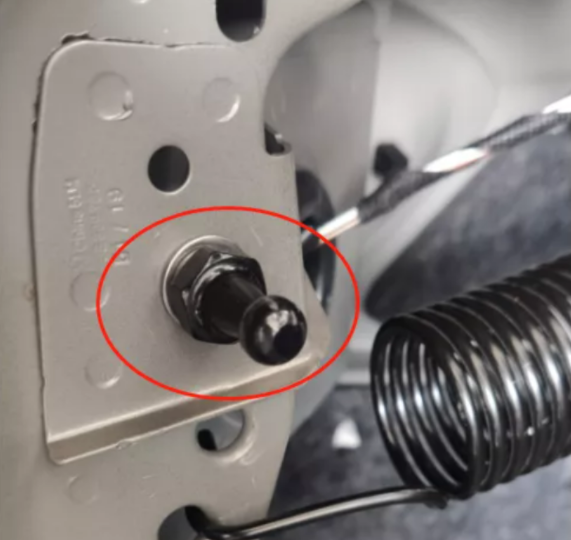

右側車身球頭螺釘安裝位置: 車身球頭螺釘參照左邊車身球頭螺釘位置打孔即可

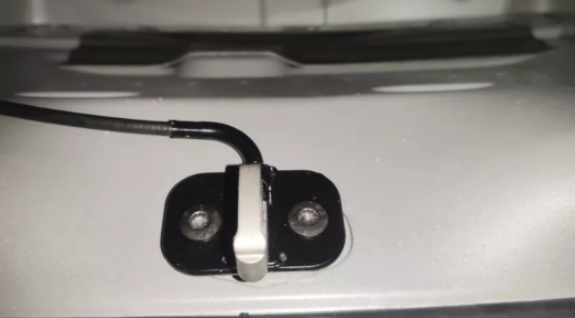

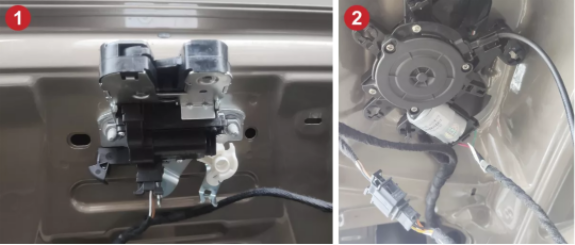

2.安裝上電吸鎖:先拆下原車鎖，換上我司提供的上電吸鎖上，如下圖所示，然後把電機端用膠扣固定在圖示位置(原車預留三個孔)，再把原車鎖線與我司提供的上電吸鎖線束對接，最後固定在車門上。 (注意:若安裝上電吸鎖出現關不上或者關門後左右不一緻，可以通過調節原車鎖扣解決此類問題）

3.安裝下電吸鎖:拆下原車鎖扣，更換我司提供的下電吸鎖，将電機端3M膠撕開，放置在後備箱平整處固定;再把下電吸鎖線束與原車鎖線束對接。(注意:若出現關門效果差，可适當調節下電吸鎖鎖扣)

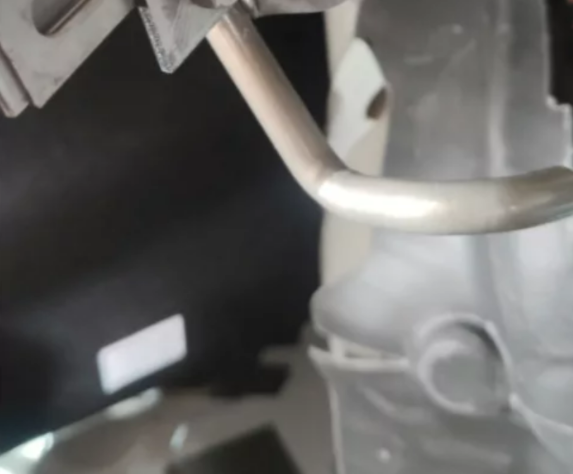

4.電吸鎖線束布線:從原車鎖附近往後備箱左側布線至電動推杆處，如下圖所示

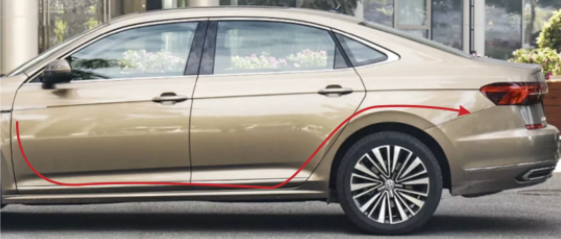

5.電源主線束布線:從主駕駛保險盒布線至後備箱左側電動推杆處，如圖所示

三、安裝ECU和蜂鳴器

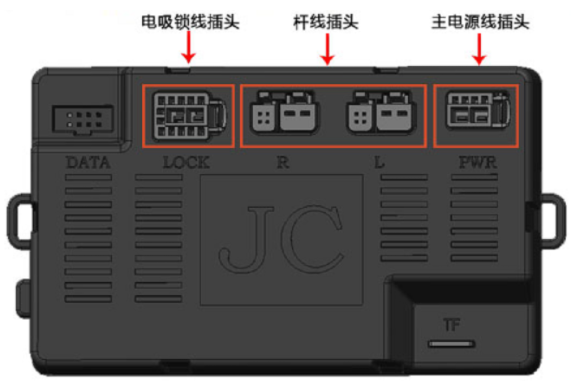

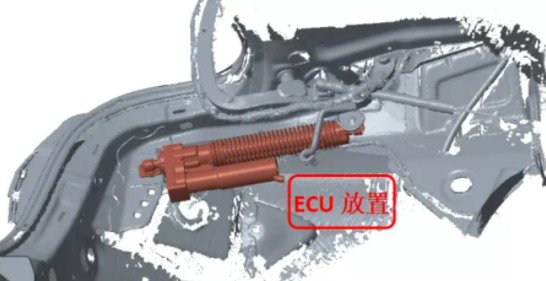

1.将ECU背面雙面膠撕下，并将其固定在後備箱右側保險盒周圍的平整區域，将主線、電動推杆線、電吸鎖線按圖示方式插入ECU對應位置，電動推杆線束隻插入L孔。(注意若要拔出插頭時，需摁住插頭上卡扣彈片沿插入方向)

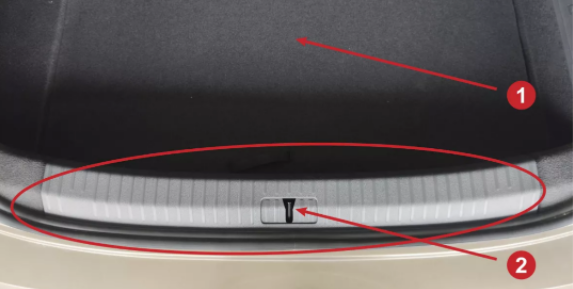

2.将蜂鳴器背膠撕下，粘貼在車身内部平整區域，插頭與主線上标記插頭對插

四、安裝電源主線束

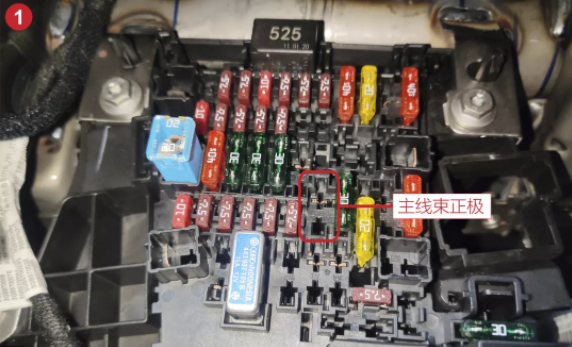

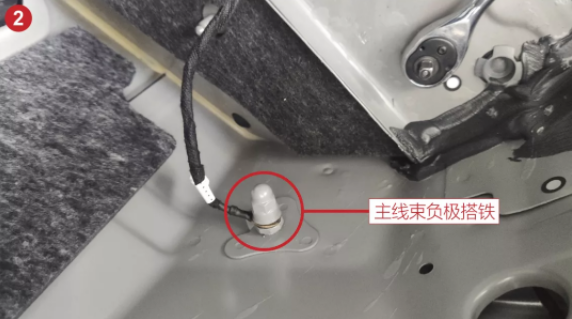

1.在主駕駛保險盒位置，将電源插片按圖示方向插入保險盒位置(原車保險絲空置)，地線固定在圖示地線處(後備箱左側)，如圖所示。(備注: 用萬用表測出保險盒空位置常電12V，然後用我司提供的取電器外側針腳插入常電12V位置)

注意: 當保險絲接通後，系統會進行自檢，以判斷各線束是否導通，具體情況如下所述

1.保險絲接通時，蜂鳴器長鳴2秒: 若出現長鳴聲，則表示主線束以及蜂鳴器正常;若不出現長鳴聲，則表示主線束存在斷路或蜂鳴器故障，需檢查電源線兩端和蜂鳴器是否連接正常以及蜂鳴器是否損壞。

2.長鳴結束後，無其他提示聲: 表示杆線、鎖線連接正常，可進行下一步

3.長鳴結束後，蜂鳴器出現長短、長短的連續提示聲：表示ECU上L處撐杆線存在連接異常，需檢查ECU上L處撐杆線插頭是否連接到位或是否存在連接錯誤，重新連接正确後提示聲消失

4.長鳴結束後，蜂鳴器出現短長、短長的連續提示聲：表示ECU上R處撐杆線存在連接異常，需檢查ECU上R處撐杆線插頭是否連接到位或是否存在連接錯誤，重新連接正确後提示聲消失。

5.長鳴結束後，蜂鳴器出現短促的連續提示音: 表示電吸鎖線束存在連接異常或鎖扣的狀态位置不在初始化位置，需檢查鎖線束兩端插頭是否連接到位或是否存在連接錯誤，以及電吸鎖是否處于開鎖狀态，重新連接正确後提示聲消失。

注意: 保險絲或電瓶取電或斷電時，請先将主線束上的1P電源連接器斷開，或者将ECU控制盒上的電源插頭斷開，否則會造成ECU控制盒燒壞

五、安裝尾門按鍵，還原蓋闆。

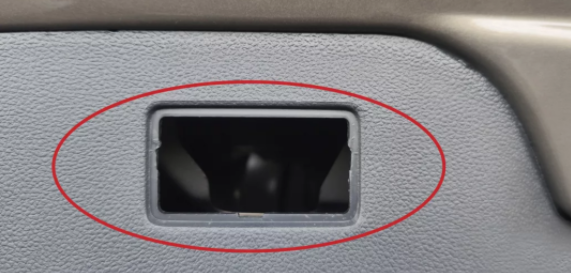

1.将原車尾門蓋闆上的裝飾按鍵闆拆下，然後裝入我司配備的尾門按鍵，再還原尾門蓋闆及後備箱。如圖所示

六、完成安裝

1.檢查尾門運行狀态，測試各按鍵和鑰匙遙控功能。

1遙控鑰匙觸發方式為長按尾門按鍵開/關尾門。

2主駕駛按鍵為原車主駕駛按鍵，按一次開/關尾門。3尾門按鍵(我司配備的)設置為按一下開關尾門; 長按至一聲為設置高度

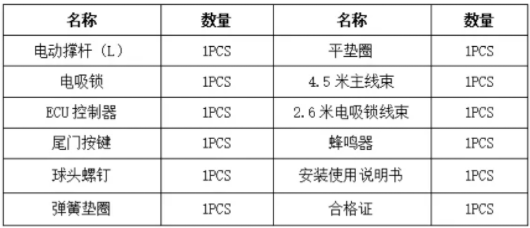

七、配件清單：

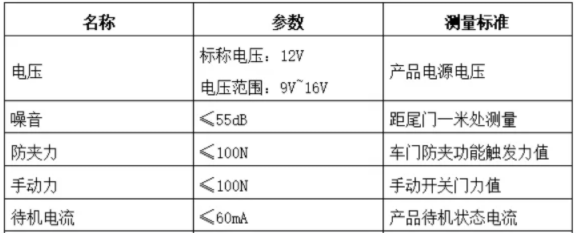

八、産品參數

九、操作工具

十、電吸鎖常見問題分析及解決：

開門停頓

注意事項

脫杆檢查

1.檢查車身支架尾門支架車身球頭，尾門球頭是否更換。

2.手動搖動撐杆是否會脫出來。

開門停頓

現象: 按下尾門手扣後，蜂鳴器滴滴響兩聲，尾門

停頓數秒後快速升起來

檢測及解決:

1.檢測鎖開鎖開關是否故障(G001鎖)

2.檢測撐杆是否單杆工作

3.檢測是否底部有幹涉影響開門

4.檢測鎖是否可以正常開啓(G014鎖/G010鎖)

打不開

現象1: 按下尾門手扣後，蜂鳴器滴滴響兩聲，鎖沒有任何反應

檢測及解決:

1.檢測鎖是否鎖死，鎖線是否接觸正常(GO01鎖)2.檢測鎖是否回初始化，鎖線是否接觸正常(GO10/G014鎖)

現象2: 按下尾門手扣後，蜂鳴器滴滴響兩聲，解鎖電機工作，鎖解不開檢測及解決:

1.檢測鎖是否鎖死，鎖信号線是否接觸正常(GO01

2.檢測鎖是否回初始化(GO10/G014鎖)

現象3: 按下尾門手扣後，蜂鳴器滴滴響兩聲，尾門打開一條縫滴響一聲後又吸到全鎖檢測及解決:

1.确認鎖是否完全打開

2确認撐杆是否能正常工作

3.檢測是否底部有幹涉影響開門

自動上鎖

現象: 電動開啓後尾門升到頂或在空中電吸鎖自動

挂到全鎖，按尾門按

鍵無反應按鍵燈不亮

檢測及解決:

1.檢測鎖初始化開關是否正常

2.斷電重啓，啓動汽車，确定鎖是否轉速過快越過初始化信号

不能全鎖

現象: 尾門挂半鎖後不電吸或電吸不到位

檢測及解決:

1.檢測是否原車信号幹擾

2.檢測鎖信号是否正常

顯示開門

現象: 尾門關閉後儀表顯示開門，實際尾門是鎖好的

檢測及解決:

1.檢測鎖接原車信号線是否接觸正常

2.檢測鎖信号是否正常

異響

現象: 尾門關閉或打開時有鐵磨鐵的異響聲

檢測及解決:

1.檢測齒輪傳動軸是否打油

2.檢測電吸鎖支架是否變形

3.确認扇形齒輪是否幹涉原車

十一、撐杆常見問題分析及解決：

掉門

現象: 電動升到頂之後尾門慢慢往下降

檢測及解決:

1.檢查尾箱是否加裝隔音造成尾門太重，撐杆制不住

掉杆

現象: 運行過程中撐杆從車身球頭上脫落

檢測及解決：

1.檢查卡是否松動

2檢測球座是否損壞

3.參照說明書檢測車門球頭螺釘是否安裝墊片(車型不同，個别車型不需要更換球頭，需将原車球頭螺釘墊高)

卡死

霍爾問題

現象:尾門在底部或頂部不能手動開關

檢測及解決:

1.拔掉控制盒上的撐杆插頭，測試是否為主機持續供電造成撐杆卡住

球頭壞

現象:安裝或拆卸時發現球座損壞

檢測及解決:

1.根據球座圖片判斷是否人為損壞

鎖解開起不來

現象: 按下手扣後尾門打開5公分以上，尾門不能升起來，或需要手動拉一下才能升起來

檢測及解決:

1.啓動汽車後再次測試，如果可以，修改軟件

2.檢測是否為單杆工作

開門停頓

現象: 按下尾門手扣後，蜂鳴器滴滴響兩聲，尾門停頓數秒後慢慢升起來升起來

檢測及解決:

1.确認是否為單杆工作

2檢測底部是否幹涉尾門開啓

空中觸發防夾

現象:尾門上升或下降過程中蜂鳴器滴響一聲，快速上升10公分

檢測及解決:

1.檢測是否為單杆工作

ECU常見問題分析及解決：

自動開門

現象:靜止狀态或行駛中尾門自動打開并升到頂

檢測及解決:

1.檢測ECU版本是否為8.2/9.2的版本

2.确認是否客戶誤觸發

打不開門

現象: 按下手扣開關後蜂鳴器沒有任何聲音，尾門也無動作

檢測及解決:

1确認撐杆或者電吸鎖是否有工作

2斷電重啓

3.檢測主機電源接地是否正常

關不上門

現象: 電動快關到底時，蜂鳴器滴響一聲，尾門快速上升10公分

檢測及解決:

1.檢測是否有東西幹涉正常關門

2.确認鎖及鎖扣位置是否可以正常關閉

3.确認左右支架是否安裝正确

4.通過尾箱按鍵調節關門力度

5.修改軟件

遙控不管用

現象:安裝後遙控不能控制尾門開關

檢測及解決:

1.确認協議線是否正常

2.确認原車協議位置是否正常

3.确認觸發頻率是否正常

4.确認車型年份和産品适配年份相符

5.修改軟件

開門聲音大

1.鎖塊和鎖扣拉的太緊了，把原車鎖扣往外面調一點就OK了。

2.給鎖扣下面加墊片，這樣的解決的問題很少

1.速度切換:按住尾箱按鍵不要松開，蜂鳴器滴滴滴響3聲為切換速度

2.力度設定:按住尾箱按鍵不要松開，蜂鳴器滴滴滴響3聲為2檔，松開尾箱按鍵，再次按住尾箱按鍵不要松開，蜂鳴器滴 滴滴滴響4聲為3檔(共計四檔，操作方法以此類推)

SD卡升級方法

找一個沒文件的SD卡，把軟件放到SD卡裏面将産品斷電，SD卡插到主機卡槽裏，給産品通電通電時蜂鳴器不會響等待+秒左右燒錄成功後，蜂鳴器會急促的滴響一聲。再次将産品斷電，拔出SD卡，給産品通電手動關門複位即可。
