凱迪拉克CT5(20款）安裝說明

安裝人員安裝注意事項：

1.拆車前:請佩戴手套，更換工作服、工作鞋。

2.拆車前:檢查車輛的外觀是否有刮花

3.原車拆下來的配件找塑料箱或紙箱放置，不能放在原車座椅上，防止刮傷原車座椅真皮。

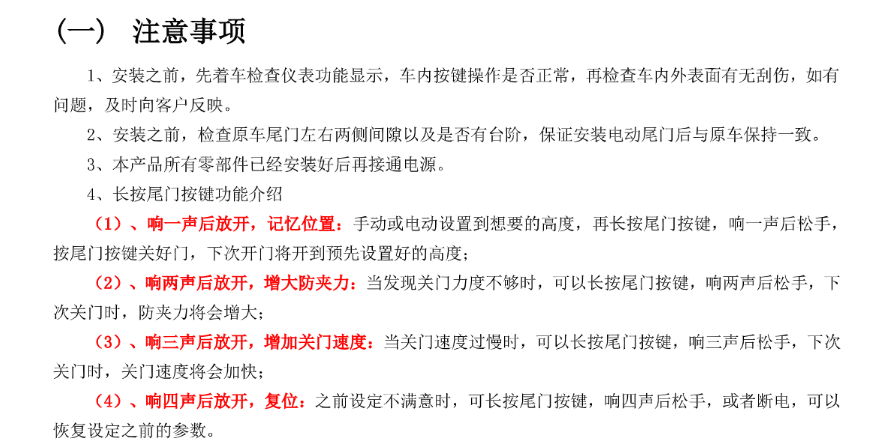

注意事項

1，本說明書中的所有圖片僅供參考，圖片與實物可能有不同，但安裝方法是一樣的;

2.為方便安裝，請在安裝前認真閱讀該商品使用說明書;安裝時需要注意保護您的愛車表面避免刮花;

3.請定期檢查與車連接的所有配件是否松動，以确保使用安全。

電吸鎖常見問題分析及解決：

開門停頓

注意事項

脫杆檢查

1.檢查車身支架尾門支架車身球頭，尾門球頭是否更換。

2.手動搖動撐杆是否會脫出來。

開門停頓

現象: 按下尾門手扣後，蜂鳴器滴滴響兩聲，尾門

停頓數秒後快速升起來

檢測及解決:

1.檢測鎖開鎖開關是否故障(G001鎖)

2.檢測撐杆是否單杆工作

3.檢測是否底部有幹涉影響開門

4.檢測鎖是否可以正常開啓(G014鎖/G010鎖)

打不開

現象1: 按下尾門手扣後，蜂鳴器滴滴響兩聲，鎖沒有任何反應

檢測及解決:

1.檢測鎖是否鎖死，鎖線是否接觸正常(GO01鎖)2.檢測鎖是否回初始化，鎖線是否接觸正常(GO10/G014鎖)

現象2: 按下尾門手扣後，蜂鳴器滴滴響兩聲，解鎖電機工作，鎖解不開檢測及解決:

1.檢測鎖是否鎖死，鎖信号線是否接觸正常(GO01

2.檢測鎖是否回初始化(GO10/G014鎖)

現象3: 按下尾門手扣後，蜂鳴器滴滴響兩聲，尾門打開一條縫滴響一聲後又吸到全鎖檢測及解決:

1.确認鎖是否完全打開

2确認撐杆是否能正常工作

3.檢測是否底部有幹涉影響開門

自動上鎖

現象: 電動開啓後尾門升到頂或在空中電吸鎖自動

挂到全鎖，按尾門按

鍵無反應按鍵燈不亮

檢測及解決:

1.檢測鎖初始化開關是否正常

2.斷電重啓，啓動汽車，确定鎖是否轉速過快越過初始化信号

不能全鎖

現象: 尾門挂半鎖後不電吸或電吸不到位

檢測及解決:

1.檢測是否原車信号幹擾

2.檢測鎖信号是否正常

顯示開門

現象: 尾門關閉後儀表顯示開門，實際尾門是鎖好的

檢測及解決:

1.檢測鎖接原車信号線是否接觸正常

2.檢測鎖信号是否正常

異響

現象: 尾門關閉或打開時有鐵磨鐵的異響聲

檢測及解決:

1.檢測齒輪傳動軸是否打油

2.檢測電吸鎖支架是否變形

3.确認扇形齒輪是否幹涉原車

撐杆常見問題分析及解決：

掉門

現象: 電動升到頂之後尾門慢慢往下降

檢測及解決:

1.檢查尾箱是否加裝隔音造成尾門太重，撐杆制不住

掉杆

現象: 運行過程中撐杆從車身球頭上脫落

檢測及解決：

1.檢查卡是否松動

2檢測球座是否損壞

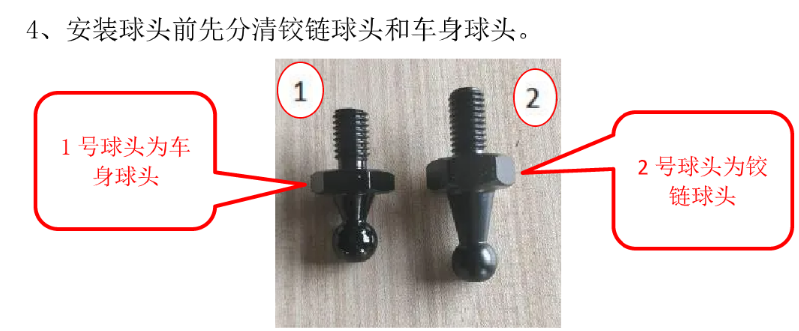

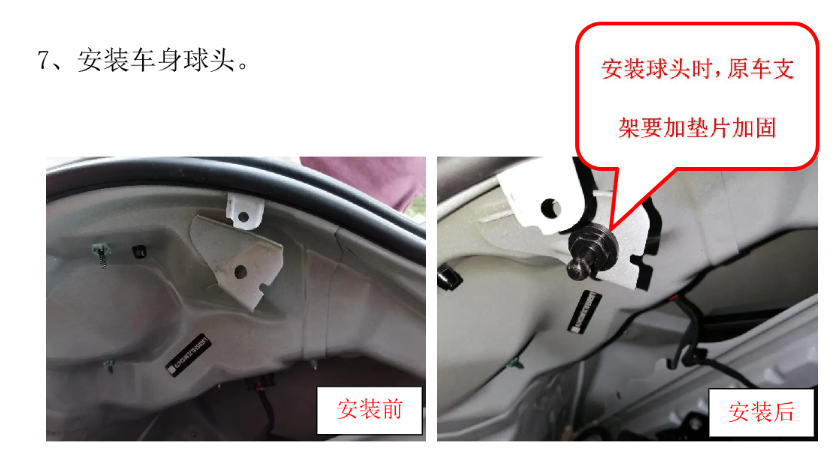

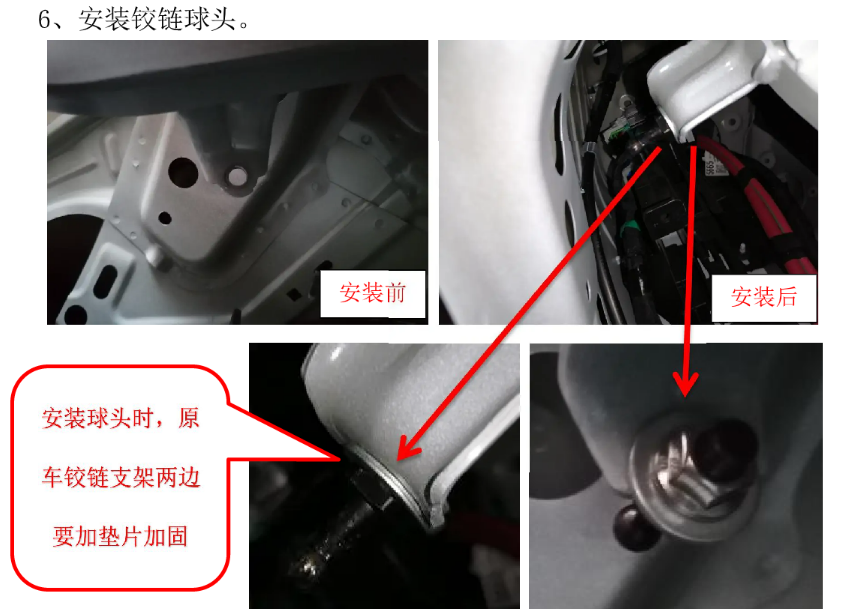

3.參照說明書檢測車門球頭螺釘是否安裝墊片(車型不同，個别車型不需要更換球頭，需将原車球頭螺釘墊高)

卡死

霍爾問題

現象:尾門在底部或頂部不能手動開關

檢測及解決:

1.拔掉控制盒上的撐杆插頭，測試是否為主機持續供電造成撐杆卡住

球頭壞

現象:安裝或拆卸時發現球座損壞

檢測及解決:

1.根據球座圖片判斷是否人為損壞

鎖解開起不來

現象: 按下手扣後尾門打開5公分以上，尾門不能升起來，或需要手動拉一下才能升起來

檢測及解決:

1.啓動汽車後再次測試，如果可以，修改軟件

2.檢測是否為單杆工作

開門停頓

現象: 按下尾門手扣後，蜂鳴器滴滴響兩聲，尾門停頓數秒後慢慢升起來升起來

檢測及解決:

1.确認是否為單杆工作

2檢測底部是否幹涉尾門開啓

空中觸發防夾

現象:尾門上升或下降過程中蜂鳴器滴響一聲，快速上升10公分

檢測及解決:

1.檢測是否為單杆工作

ECU常見問題分析及解決：

自動開門

現象:靜止狀态或行駛中尾門自動打開并升到頂

檢測及解決:

1.檢測ECU版本是否為8.2/9.2的版本

2.确認是否客戶誤觸發

打不開門

現象: 按下手扣開關後蜂鳴器沒有任何聲音，尾門也無動作

檢測及解決:

1确認撐杆或者電吸鎖是否有工作

2斷電重啓

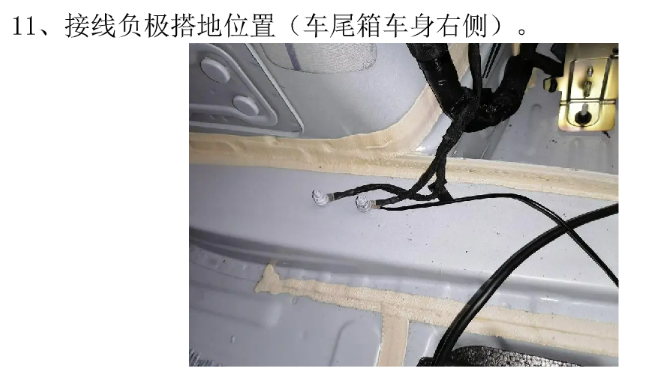

3.檢測主機電源接地是否正常

關不上門

現象: 電動快關到底時，蜂鳴器滴響一聲，尾門快速上升10公分

檢測及解決:

1.檢測是否有東西幹涉正常關門

2.确認鎖及鎖扣位置是否可以正常關閉

3.确認左右支架是否安裝正确

4.通過尾箱按鍵調節關門力度

5.修改軟件

遙控不管用

現象:安裝後遙控不能控制尾門開關

檢測及解決:

1.确認協議線是否正常

2.确認原車協議位置是否正常

3.确認觸發頻率是否正常

4.确認車型年份和産品适配年份相符

5.修改軟件

開門聲音大

1.鎖塊和鎖扣拉的太緊了，把原車鎖扣往外面調一點就OK了。

2.給鎖扣下面加墊片，這樣的解決的問題很少

1.速度切換:按住尾箱按鍵不要松開，蜂鳴器滴滴滴響3聲為切換速度

2.力度設定:按住尾箱按鍵不要松開，蜂鳴器滴滴滴響3聲為2檔，松開尾箱按鍵，再次按住尾箱按鍵不要松開，蜂鳴器滴 滴滴滴響4聲為3檔(共計四檔，操作方法以此類推)

SD卡升級方法

找一個沒文件的SD卡，把軟件放到SD卡裏面将産品斷電，SD卡插到主機卡槽裏，給産品通電通電時蜂鳴器不會響等待+秒左右燒錄成功後，蜂鳴器會急促的滴響一聲。再次将産品斷電，拔出SD卡，給産品通電手動關門複位即可。
