16+款凱迪拉克XT5（上吸）安裝說明JC02

電動尾門安裝注意事項:

1.為了安全和确保産品正常使用，請交由銷售本産品的專業工人員安裝，切勿私自拆卸本機，以免造成本機損壞及事故發生2.裝車前先起動發動機，檢查汽車儀表功能顯示、車内按鍵操作是否正常，車内外表面有無刮花現象，如有問題，及時向客戶反映3.檢查尾門開啓、關閉是否正常，檢查車燈是否正常4.關閉發動機，準備好相關工具。

5.安裝人員請先取下身上所攜帶的金屬物品及其他硬物，防止在拆裝的過程中對汽車座椅或内飾等造成損傷

6.安裝過程中注意拆下的汽車組件要放好，避免刮花車内儀表台接線時留下的雜物及時處理，不要留在車内。接頭處一定要做好絕緣，防止短路。

7.根據我司的布線方式，避免在走線的過程中影響到汽車的活動部件，如方向盤傳動軸、油門和刹車踏闆等到車輛控制部件。各線束在走線後需做好固定，防止松脫8.請根據我司的接線方式，接好各線束(注意地線的位置)9.請勿在開機狀态下，插拔已連接的引線、附件，以免插拔時損壞主機或附件。

安裝完後，手動關閉後備箱，以便系統初始化

适配年份:

找信号線的方法:

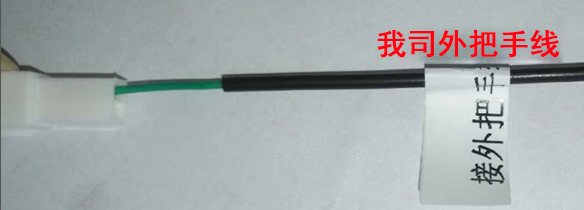

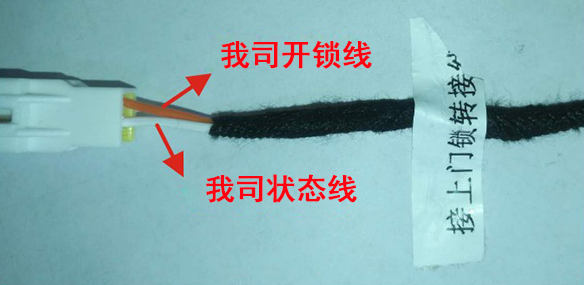

我司外把手線綠色線接原車外把手線按鍵觸發線，我司上門鎖線白色線接原車上門鎖狀态線，我司上門鎖線橙色線接原車上門鎖開鎖線

測原車外把手線按鍵觸發線方法:

使用試電筆測試:首先試電筆夾子良好搭鐵，然後用筆頭測外把手按鍵插座任意一根線 ;如果所測線試電筆燈常亮 ; 按下外把手按鍵，試點筆燈滅，放開試電筆燈常亮 ; 則所測線為外把手按鍵觸發線。

測原車上門鎖開鎖線測試方法 :

使用試電筆測試:首先試電筆夾子良好搭鐵，然後用筆頭測上門鎖插座任意一根線 ; 如果所測線試電筆燈常滅 ; 按下外把手按鍵，試電筆燈亮一下後熄滅 ( 可以聽到原車上門鎖“哒”一聲 ) ;則所測線為上門鎖開鎖線。

測原車上門鎖狀态線測試方法( 原車上門鎖處于打開狀态 ):

使用試電筆測試:首先試電筆夾子良好搭鐵，然後用筆頭測上門鎖插座任意一根線 ; 如果所測線試電筆燈常滅( 或常亮) ;用工具把上門鎖先扣到一級鎖狀态，如果試電筆燈保持原有狀态常滅 ( 或常亮 )，再扣上二級鎖，如果試電筆燈常亮(或常滅 ) ;則所測線為上門鎖狀态線。

測B柱解鎖觸發線方法 :

使用試電筆測試 :首先試電筆夾子良好搭鐵，然後用筆頭測B柱插座任意一根線，如果所測線試電筆燈常滅，按下遙控解鎖鍵或主駕駛門解鎖鍵，試電筆燈亮一下後熄滅，則此線為解鎖觸發線

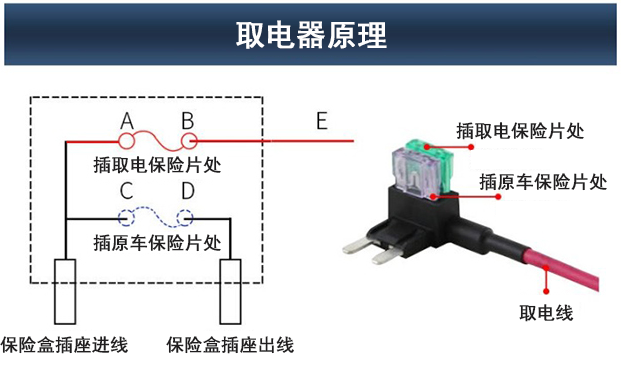

溫馨提示: 如果插反，會增加原車保險的電流，可能會導緻原車保險過流熔斷建議安裝前用車用電筆測量确定進線插口。

安裝步驟：

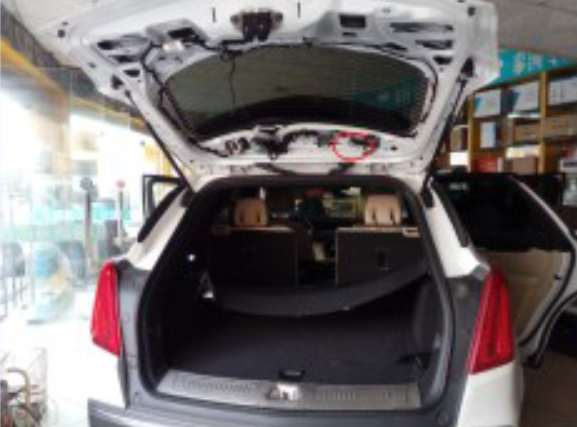

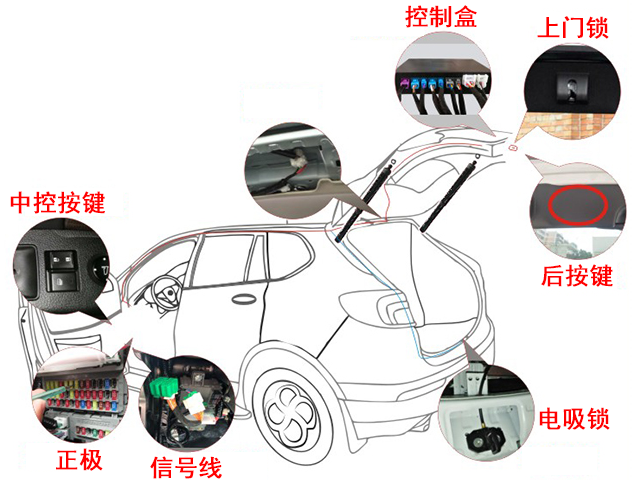

整體布局圖：

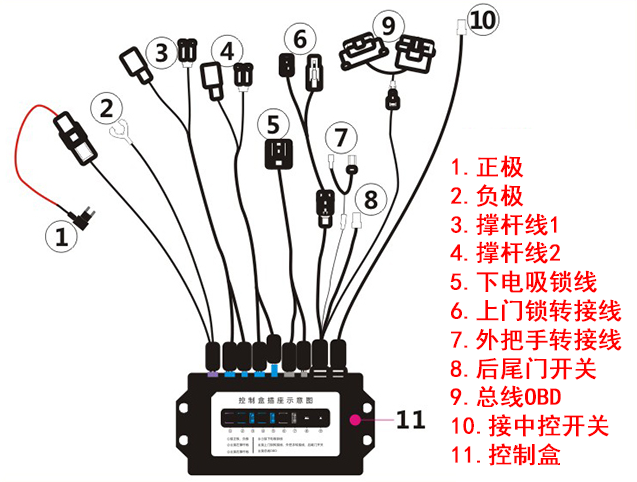

控制盒插座示意圖：

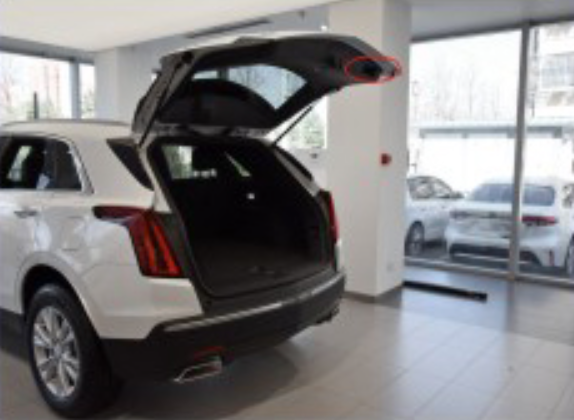

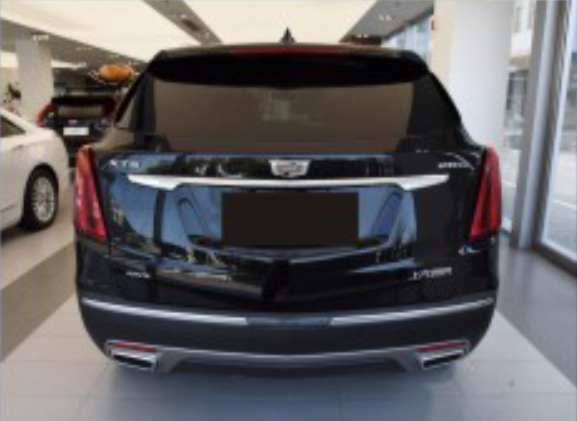

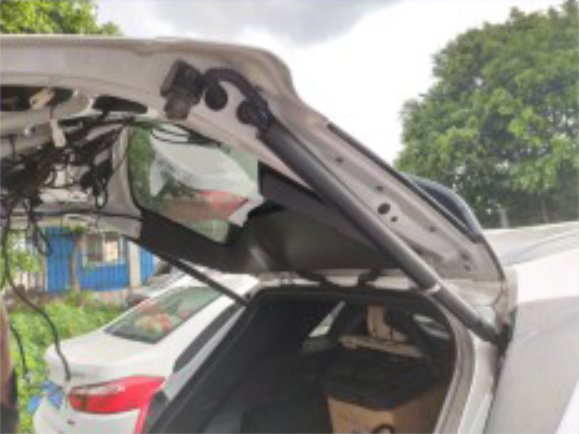

1.原車尾門(裝車前請先确認左右門)

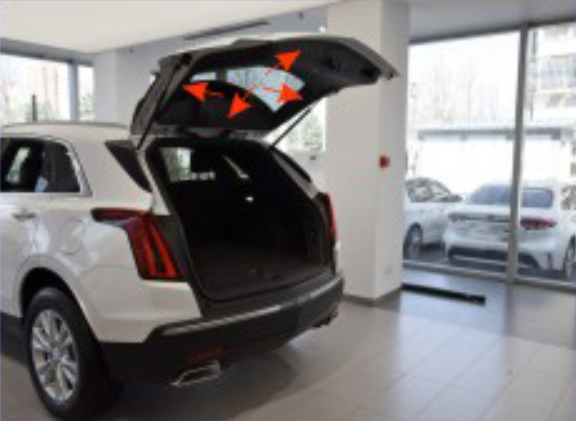

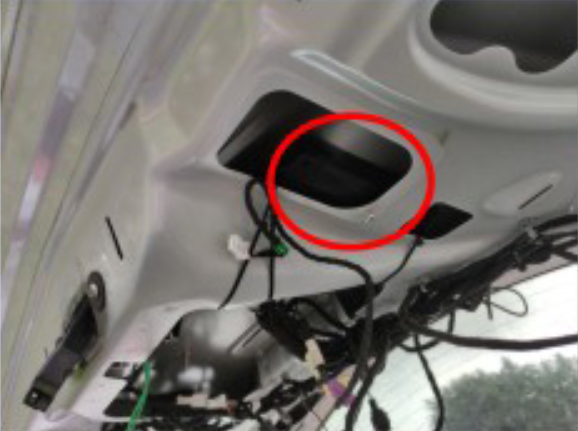

2.拆除箭頭所指飾闆

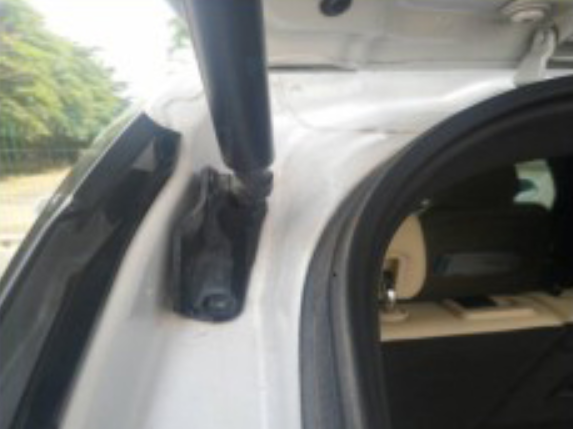

3.拆除原車氣撐杆

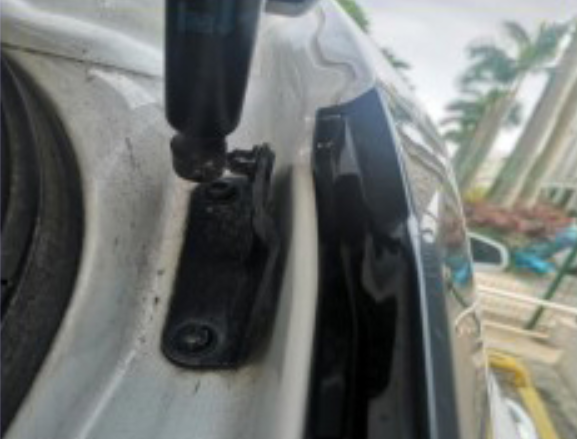

4.拆除原車車身支架左

5.拆除原車車身支架右。

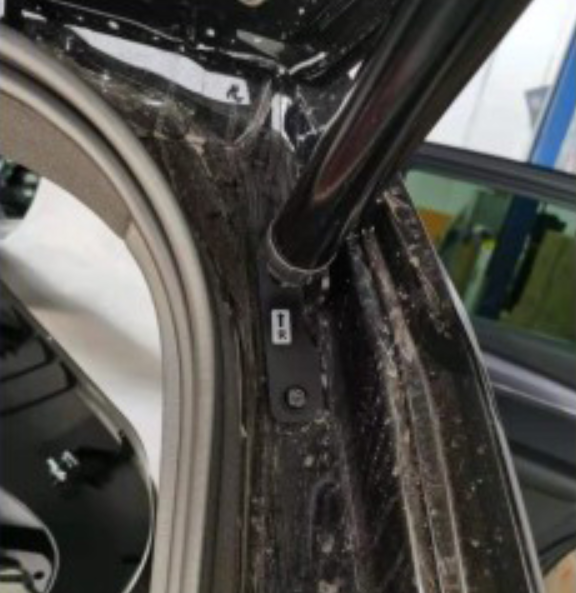

6.安裝我司标配的右車身支架。( 用原車螺絲固定 )

7.安裝我司标配的左車身支架( 用原車螺絲固定)

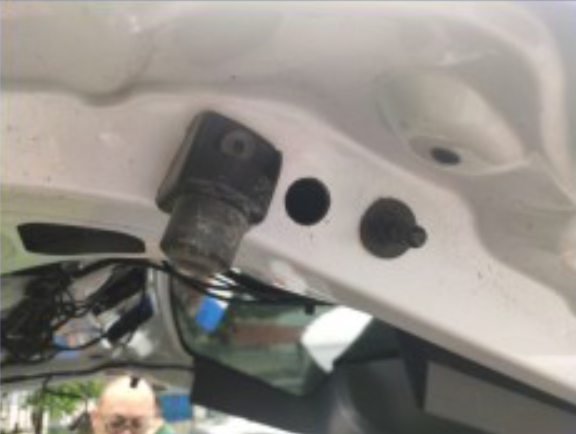

8.尾門球頭使用原車球頭(需墊上我司墊片固定)

9.尾門球頭使用原車球頭,(需墊上我司墊片固定)

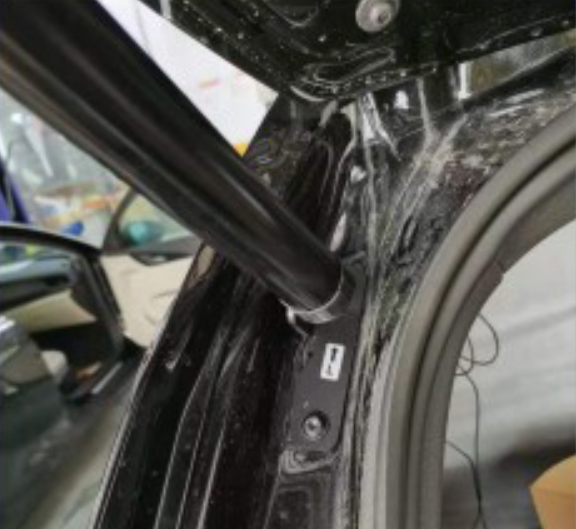

12.安裝我司電動撐杆(注:安裝撐杆時,先安裝非電機端)

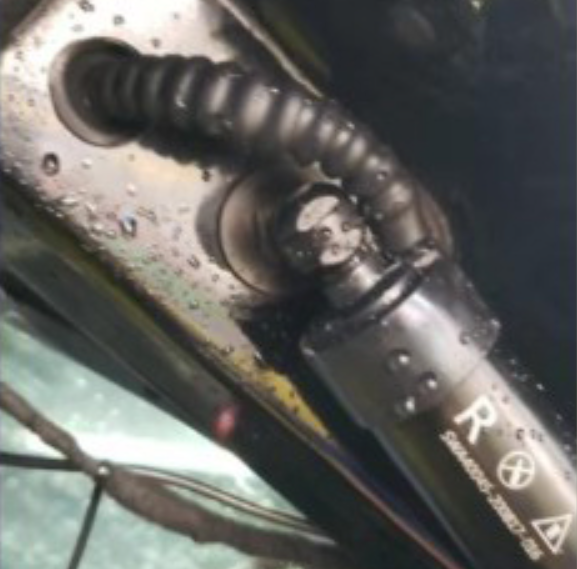

13.左邊撐杆使用原車預留孔穿撐杆電機線,套上防水膠塞。

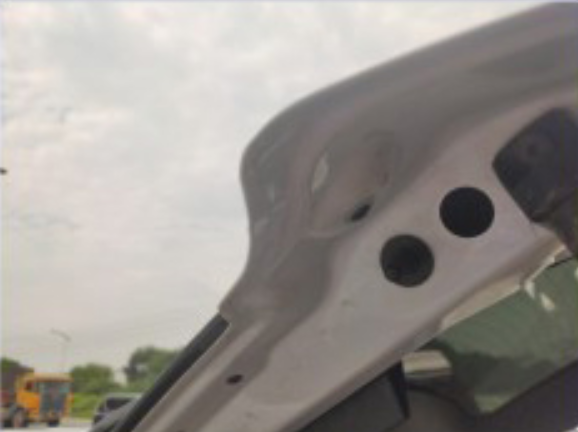

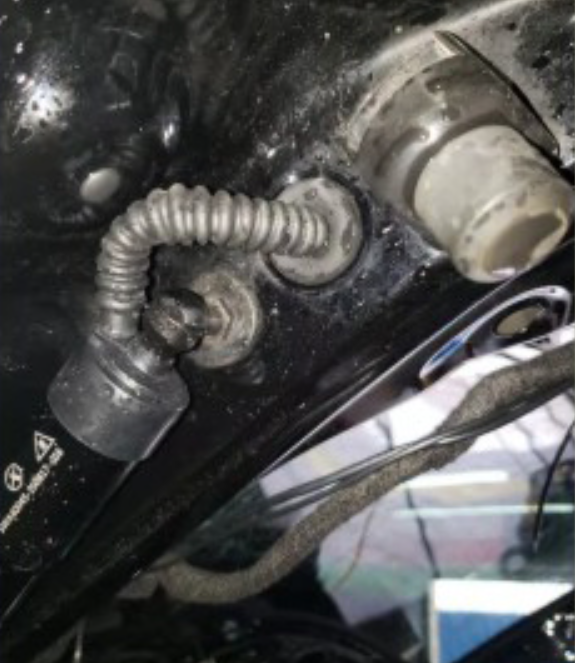

14.右邊撐杆打孔穿撐杆電機線,套上防水膠塞。

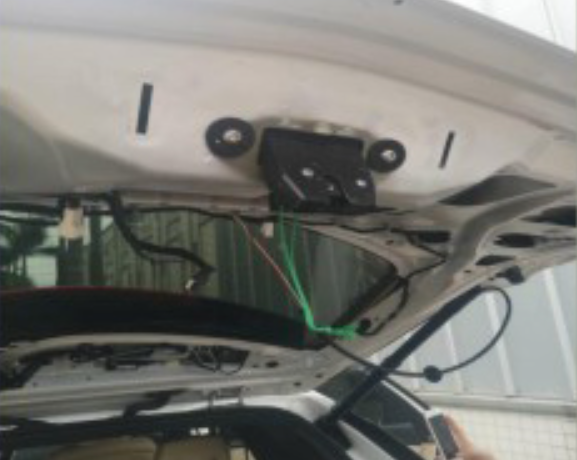

15.拆除原車鎖安裝我司上電吸鎖總成(用我司螺絲固定)

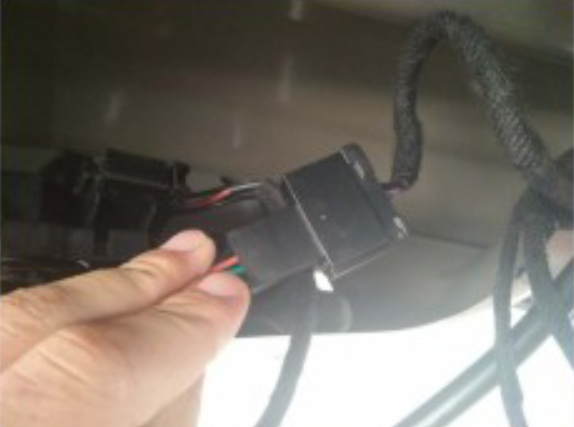

16.對插我司上門鎖插頭

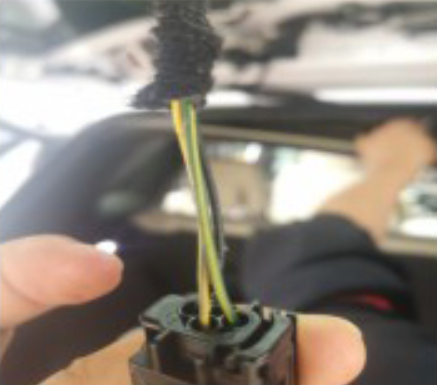

17.外扣手插頭:第二腳黃藍色線,接我司外扣手綠色線;.

18.如圖所示，在此處固定我司ECU控制器。

19.如圖所示，在此處搭鐵接地

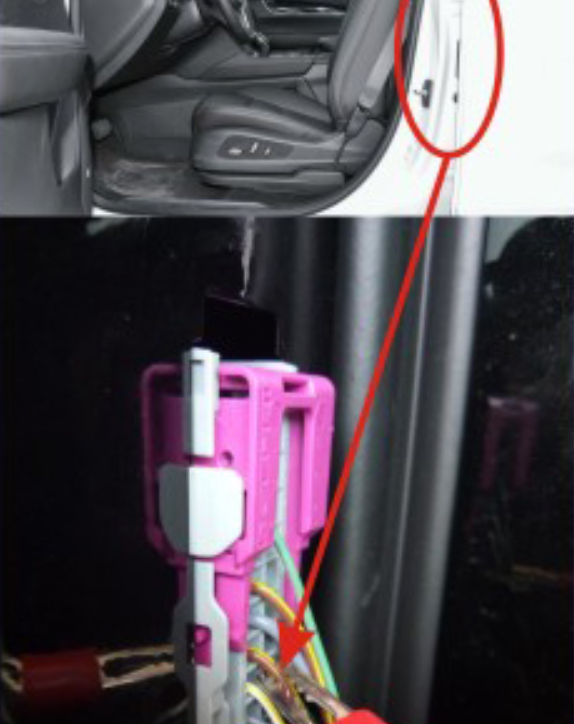

20.在B柱，找到原車棕黃色線接我司門鎖檢測線。 (需破線)

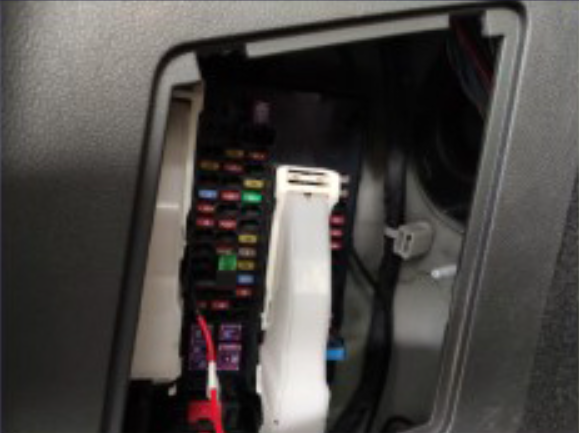

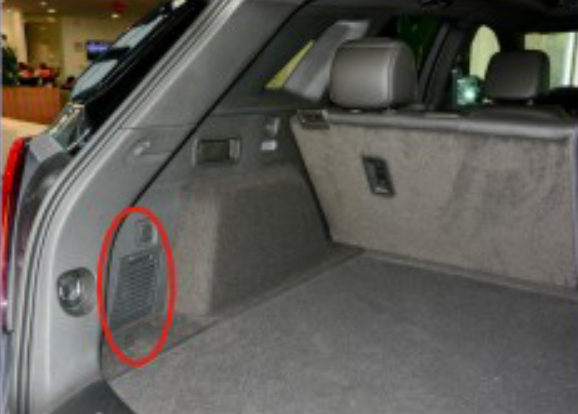

21.取電位置在後備箱左側

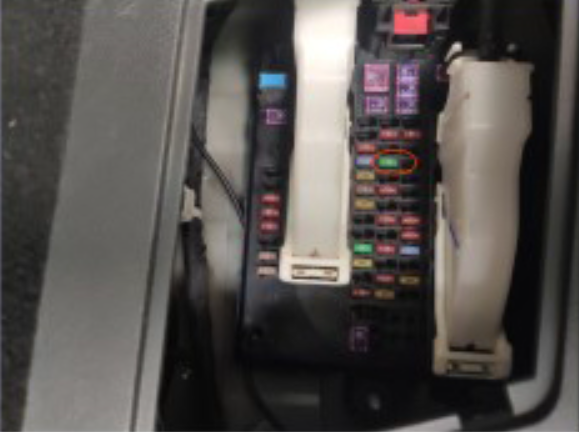

22.正極取電。

23.正極取電

24.複原内飾,在原車尾門預留孔安裝我司尾門按鍵

電動尾門使用說明：

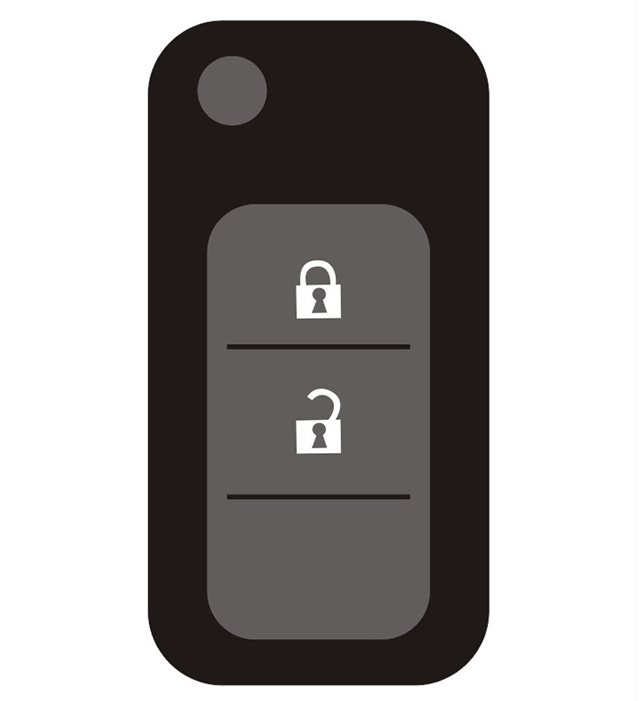

1.遙控鑰匙 : 連續按兩下鑰匙尾門鍵

2.中控開關 : 短按

3.尾門按鍵 : 短按

安裝使用說明 :

1. 第一次安裝完成後,手動用力關緊二級鎖進行關門複位後才可以正常使用;

2. 第一次開門如果發現尾門高度偏低,手動推到最大位置,長按後尾門按鍵直到蜂鳴器長鳴一聲松手,進行高度自學習;

3. 需斷電源，才可以插拔線材4.線材走線時，要注意原車飯金，以免刮傷線材導緻産品漏電。
